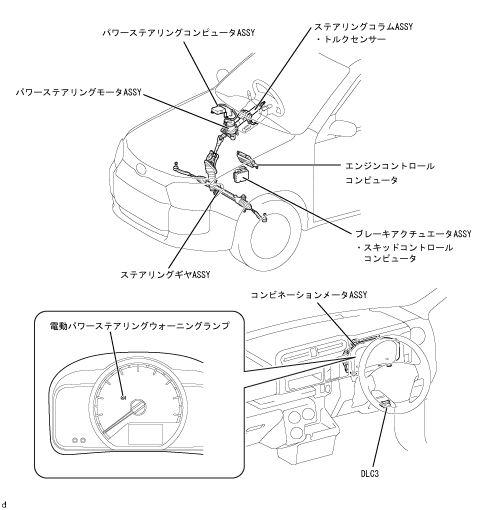

ステアリングコラムASSY

ステアリングインタミディエイトシャフトASSYを介して，運転者のステアリング操作をステアリングギヤASSYに伝達します。

ステアリングコラムASSY

トルクセンサー

操舵トルク信号をパワーステアリングコンピュータASSYへ出力します。

減速機

モーターの回転を減速させ，ステアリングギヤへ伝達します。

パワーステアリングモータASSY

パワーステアリングコンピュータASSYからのモーター駆動電流により，アシストトルクを発生し，減速機構を介してステアリングコラムASSYの出力軸へ伝達します。

パワーステアリングコンピュータASSY

トルクセンサー信号および車速信号からアシスト電流を演算し，パワーステアリングモータASSYへ出力します。

ステアリングギヤASSY

ステアリングコラムASSYの回転運動を，左右の往復運動として出力します。

エンジンコントロールコンピュータ

エンジン回転数信号をパワーステアリングコンピュータASSYへ出力します。

ブレーキアクチュエータASSY

スキッドコントロールコンピュータ

車速信号をCAN通信でパワーステアリングコンピュータASSYへ送信します。

コンビネーションメータASSY

電動パワーステアリングウォーニングランプ

システム異常時，コンビネーションメータASSY 内の電動パワーステアリングウォーニングランプが点灯し，運転者に電動パワーステアリングシステムの異常を知らせます。

DLC3

GTS (グローバルテックストリーム) を接続し操作することにより，ダイアグノーシスコード，コンピューターのデータを読み出すことができます。
