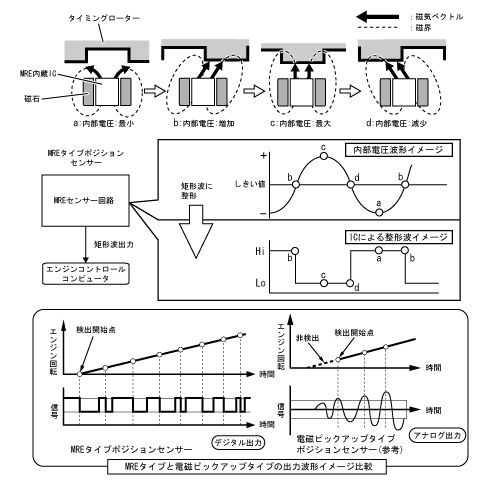

MREタイプポジションセンサーは磁石およびMREを内蔵したセンサー回路(IC)から構成されています。

MREタイプポジションセンサーは，タイミングローターの回転によりポジションセンサー内のMREにかかる磁気ベクトル(磁界の方向)が変化することでMREの内部抵抗値が変化します。この抵抗値変化を電圧値変化にした上で出力される波形と，しきい値との大小比較でHi（約4V)，Lo（約1V)の矩形波に整形し，エンジンコントロールコンピュータに出力します。

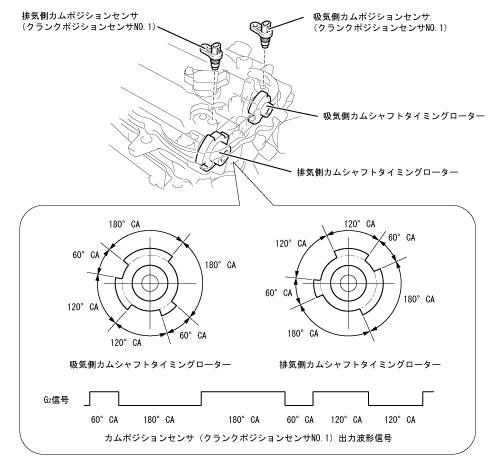

エンジン停止時からHi-Loのデジタル信号として出力される電圧と，タイミングローターの山谷幅のパターン認識によりタイミングローターの位置を識別することで，従来の電磁ピックアップタイプポジションセンサーに比べて始動時のクランク位置およびカム位置を早期に検出することが可能となり，エンジン始動性の向上を実現しました。
