解説書　―　その他のエレクトリカル部品　構造と作動

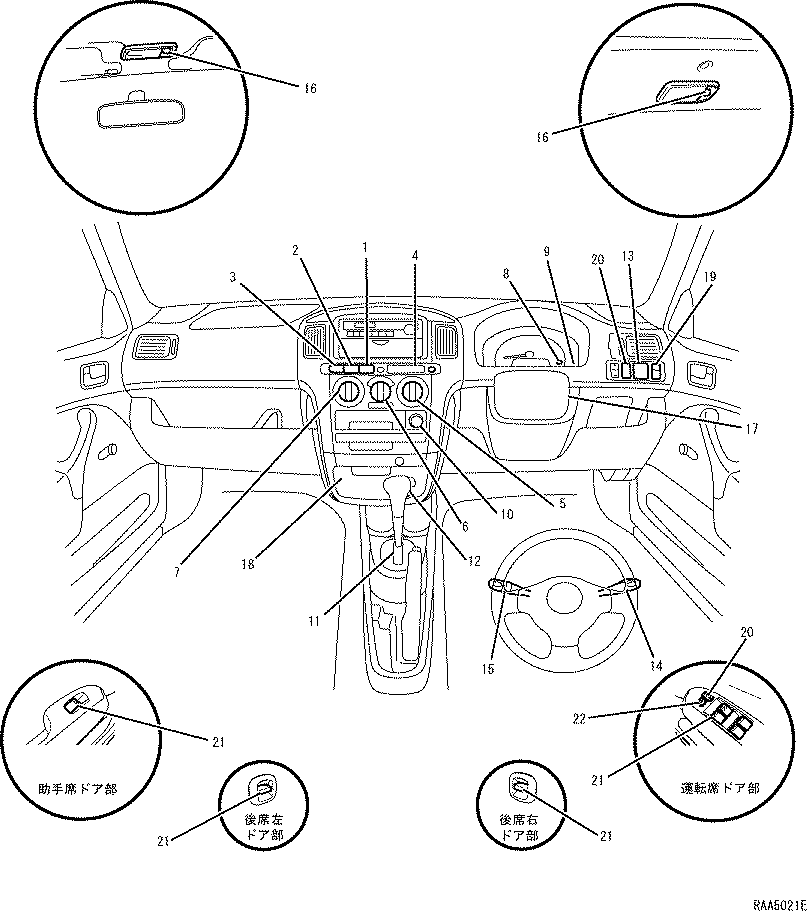

各スイッチ類をインストルメントパネルの運転席周囲に配置し，使用性および操作性に優れたものとしました。

スイッチ名称一覧
№	ランプ名称	№	ランプ名称
1	ハザードウォニングスイッチ	13	ミラーコントロールスイッチ
2	リヤデフロスタースイッチ	14	ライトコントロールスイッチ
3	A/Cスイッチ	15	ワイパーコントロールスイッチ
4	内外気切り替えスイッチ	16	ルームランプスイッチ
5	温度コントロールスイッチ	17	イグニッションスイッチ
6	ブロワー切り替えスイッチ	18	100Vインバータースイッチ＊１　＆　100Vインバーターアクセサリーソケット＊１
7	モード切り替えスイッチ	19	リヤフォグランプスイッチ＊2
8	オド/トリップ切り替え・トリップメーターリセット/レオスタットスイッチ	20	ドアロックスイッチ
9	時計調整スイッチ	21	バックドアロックスイッチ
10	シガレットライター	22	パワーウィンドウスイッチ
11	シフトロック解除ボタン	23	ウィンドウロックスイッチ
12	O/D　OFFスイッチ

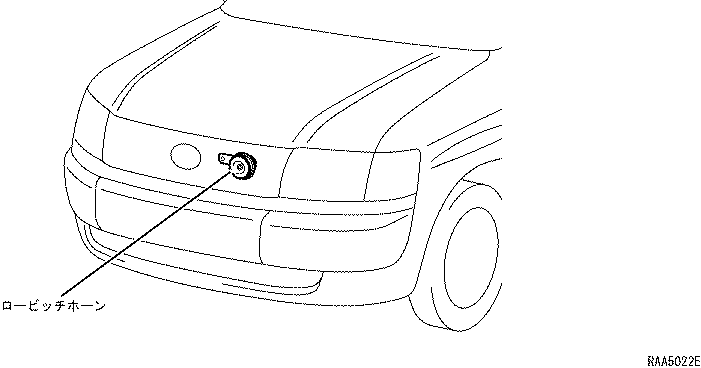

ローピッチホーンを採用し，全車に標準設定しました。

取り付け位置は，ラジエーターアッパーサポート部としました。

34B19R・46B24R・55D23Rおよび85D26Rのバッテリーを採用しました。なお，設定の詳細は下表のとおりです。

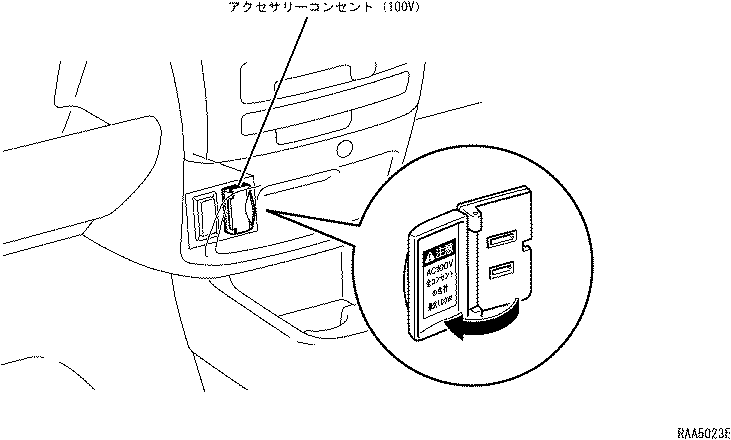

AC100Vの電化製品のコンセントを接続できるアクセサリーコンセントを採用し，メーカーオプション設定しました。

取り付け位置は，センターボックス内としました。

エンジンをかけた状態で使用してください。
AC100Vで最大100W以下の電気製品を使用してください。ただし，最大100W以下の電気製品でも起動時の消費電力の大きい機器（ブラウン管式TV・冷蔵庫など）・電源周波数の切り替えのある機器（時計・カセットプレーヤーなど）・計測器・医療機器および位相制御機器（電気毛布・調光器など）は正常に作動しない場合があります。
エアコンやヒーターを同時に使用するときは，風量をOFFにして使用してください。
使用しないときはふたを閉めておいてください。

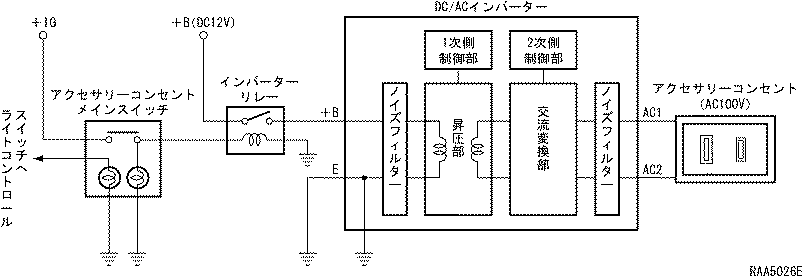

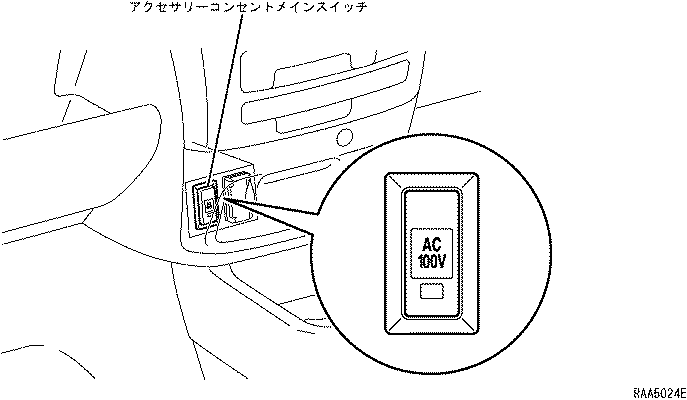

イグニッションスイッチON時にアクセサリーコンセントメインスイッチをONすると，インバーターリレーがONされ，バッテリーからの電流（DC12V）をDC/ACインバーター内のノイズフィルターを通し，昇圧部で電圧を上げた後，交流変換部で交流電流（AC100V）に変換します。変換した交流電流（AC100V）を再びノイズフィルターに通した後，アクセサリーコンセント（AC100V）に出力します。なお，DC/ACインバーター本体の保護のため，1次側制御部が入力過電圧を検知すると昇圧部を停止し，2次側制御部が出力過電流・出力過電圧を検知すると，交流交換部を停止または出力制限します。

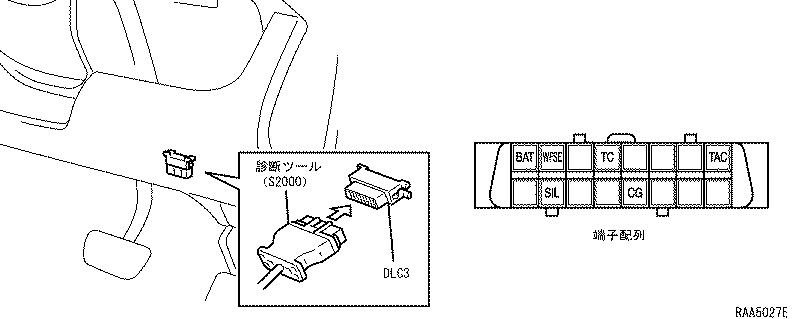

全車にDLC3を採用し，運転席側インストルメントパネル内右側に取り付けました。

DLC3に診断ツール（S2000）を接続し操作することにより，DLC3に接続する各コンピューターのダイアグデーターを診断ツール（S2000）へ出力可能としました。
