概　要

• ロック/アンロック時にハザードウォーニングランプが点滅するハザード（アンサーバック）点滅機能などを備えた，ワイヤレスドアロックリモートコントロールシステムを，メーカーオプション設定しました。（プロボックスのDX-Jグレードを除く）
• ドアコントロールレシーバーを，オーディオ左側のインストルメントパネルリインホースメントの上に配置しました。なお，トランスミッターからドアコントロールレシーバーへの信号（識別コード）は，暗号化された微弱電波により送信するものとしました。
• ドアコントロールレシーバーに識別コード登録機能を設定し，最大4種類のキー（トランスミッター）の追加登録を可能としました。



構成部品一覧

名　称	主な機能
トランスミッター	・ドアコントロールレシーバーへ微弱電波（識別コード）を送信する。・インジケーターランプ（LED）を点灯する。
ドアコントロールレシーバー	・トランスミッターからの微弱電波（識別コード）を受信し，ドアコントロー　ルリレーへ作動指示信号を送信する。
ドアコントロールリレー	・各種スイッチからの信号をを入力し，作動条件を検知する。・ドアコントロールレシーバーからの作動指示信号を検知する。・各ドアロックASSYへロック/アンロック信号を出力し，ドアロックコント　　ロールモーターを駆動する。・フラッシャーリレーを駆動する。
フラッシャーリレー	・ハザードウォーニングランプを点滅する。
運転席ドアロックASSY	・内蔵したドアロックコントロールモーターの正転/逆転により，ドアロック　をロック/アンロックする。・内蔵したドアコントロールスイッチ（キー連動用）により，ドアロック/ア　ンロック要求信号をドアコントロールリレーへ出力する・運転席ドアロックポジションスイッチにより，運転席ドアがロック/アンロッ　クされている状態を検知する。
各席ドアロックASSY	・内蔵したドアロックコントロールモーターの正転/逆転により，ドアロック　をロック/アンロックする。
カーテシランプスイッチ	・各席ドアの開閉状態を検知し，ドアコントロールリレーへ出力する。
バックドアロックASSY	・内蔵したドアロックコントロールモーターの正転/逆転により，ドアロック　をロック/アンロックする。・内蔵したバックドアカーテシランプスイッチにより，バックドアの開閉状態を　検知し，ドアコントロールリレーへ出力する。
キーアンロックウォーニングスイッチ	・イグニッションキーシリンダーに，キーが差し込まれている/差し込まれて　いない状態を検知し，ドアコントロールリレーへ出力する。
ドアコントロールスイッチ（マニュアル操作用）	・ドアロック/アンロック要求信号を，ドアコントロールリレーへ出力する。
イグニッションスイッチ	・イグニッションスイッチのON/OFFを検知し，ドアコントロールリレーに出力　する。

コントロールシステム

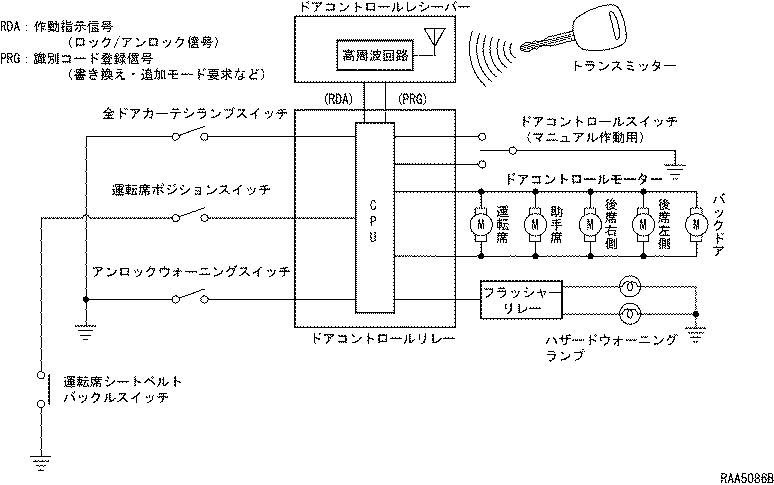

システム概要

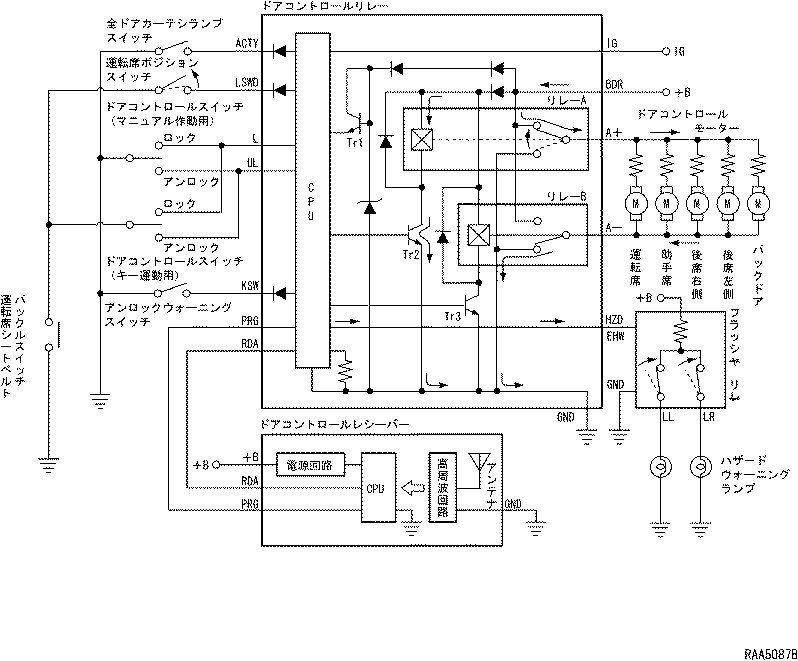

1. トランスミッターから送信された微弱電波（識別コード）は，ドアコントロールレシーバーに内蔵したアンテナを経て高周波回路により受信し，RDA端子から作動指示信号としてドアコントロールリレーに出力されます。
2. ドアコントロールリレーはこの作動指示信号のほかにドアの状態などを加味して，マニュアル操作と同様，全ドアコントロールモーターをロックまたはアンロック側に回転させます。
3. その後，運転席ドアコントロールモーターからのロックまたはアンロック検知信号をドアコントロールリレーが受信すると，フラッシャーリレーをONしてハザードウォーニングランプが点滅します。なお，PRG端子は識別コードの登録などで使用します。
4. 運転席シートベルトバックルスイッチがONしたままの状態でトランスミッターを操作した場合，ロック作動は行われませんが，アンロック作動は行われます。



システム機能

1. オートパワーOFF機能
1. トランスミッターのロック/アンロックボタンを押し続けても約0.8秒後に自動的に送信作動を停止します。
2. オートロック機能
1. トランスミッターによるアンロック作動を行った後，約30秒以内にドアを開けないかロックされない場合，自動的に全ドアをロックします。なお，下記いずれかの条件が成立すると作動しません。

非作動条件

いずれかのドアを開いた場合

ドアロックコントロールスイッチ（マニュアル作動用・キー連動用）または，トランスミッターによるロック作動を行った場合

イグニッションキーシリンダーにキープレートを差し込んだ場合（キーアンロックウォーニングスイッチ：ON）

3. 識別コード登録機能
1. ドアコントロールレシーバー側のトランスミッター識別コードを，必要に応じて最大4種類まで追加登録できます。その他，識別コードの書き換えおよび登録コード数の確認や，万一トランスミッターを紛失した場合に，ドアコントロールレシーバーに登録されている識別コードを消去し，ワイヤレスドアロックリモートコントロール機能を禁止状態にすることができます。（識別コードの追加・書き換え・確認・禁止方法については，修理書を参照してください。）
4. セキュリティー機能
1. トランスミッターに記憶されたロック/アンロックボタンの暗号と，ドアコントロールレシーバーにカウントされている暗号の照合により作動するセキュリティーシステムを採用しました。
5. 繰り返し機能
1. ドアコントロールリレーがロック信号出力後，何らかの原因でロック検知信号（運転席ポジションスイッチ：OFF）を検出できなかった場合，約2秒後に再度同様の信号を出力します。
6. ハザード（アンサーバック）点滅機能
1. 運転席ドアコントロールモーターがロックまたはアンロック検知信号を出力すると，ドアコントロールリレーは検知信号に応じてハザードウォーニングランプをロック時に1回，アンロック時に2回点滅させます。
7. ドア開・半ドア時作動停止機能
1. いずれかのドアが半ドアまたは，開いている場合はロックあよびアンロック作動を禁止します。
8. キー抜き忘れ防止機能
1. イグニッションキーシリンダーにキープレートが差し込まれている場合は，識別コード登録時を除きすべての作動を禁止します。
9. LED点灯機能
1. トランスミッターのロック/アンロックボタンを押すと作動インジケーターランプが点灯し，作動中であることを知らせます。なお，バッテリーが切れると点灯しなくなります。

ロック　＆　アンロック作動

1. ロック〈アンロック〉作動
1. 運転席ドアがアンロック〈ロック〉，およびアンロックウォーニングスイッチがOFFの状態で，全ドアカーテシランプスイッチがOFFのとき，トランスミッターからの微弱電波（識別コード）をドアコントロールレシーバー内の高周波回路で受信すると，高周波回路は識別コードの判別を開始します。
2. 高周波回路が受信した識別コードを自車のコードと認識すると，ロック〈アンロック〉信号をドアコントロールリレーに出力します。これにより，ドアコントロールリレーはマニュアルロック作動と同様，全ドアコントロールモーターをロック〈アンロック〉側に回転させます。
3. 運転席ドアコントロールモーターからのロック〈アンロック〉検知信号（ポジションスイッチ：OFF〈ON〉）をドアコントロールリレーが受信すると，フラッシャーリレーをONしてハザードウォーニングランプを1回〈2回〉点滅します。
