解説書　―　電動格納ドアミラーシステム　構造と作動

電動格納リモコン式ドアミラーを採用し，グレードに応じて設定しました。

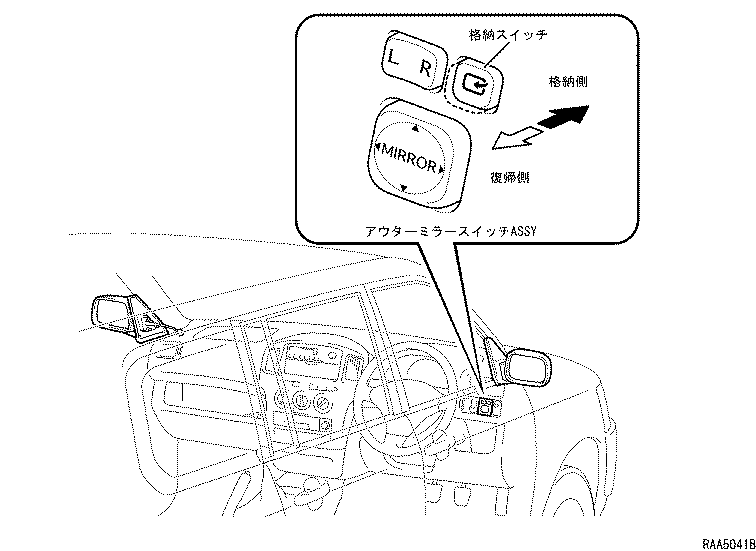

ミラー格納スイッチには，プッシュロックタイプを採用し，インストルメントパネルの運転席右側に配置しました。

ミラー内蔵の電動格納回路に，フォトカプラー^*を使用したロック電流検知タイプを採用しました。

＊：発光素子と受光素子が1つのパッケージに収められており，発光素子に加えられた電気的変化を受光素子から取り出せるようにした結合素子。通常，発光素子は発光ダイオードを，受光素子はフォトトランジスターまたはフォトダイオードを使用します。フォトカプラーは光を媒体にすることにより入出力を電気的に分離することができます。

イグニッションスイッチがACCまたはONの位置で格納スイッチを操作すると，ミラーは格納または復帰作動を行います。
格納または復帰作動中にイグニッションスイッチをOFFすると，ミラーはイグニッションスイッチをOFFしたときの状態で作動を停止します。なお，イグニッションスイッチを再度ACCまたはONの位置にするとミラーは作動を継続し，格納または復帰位置になります。

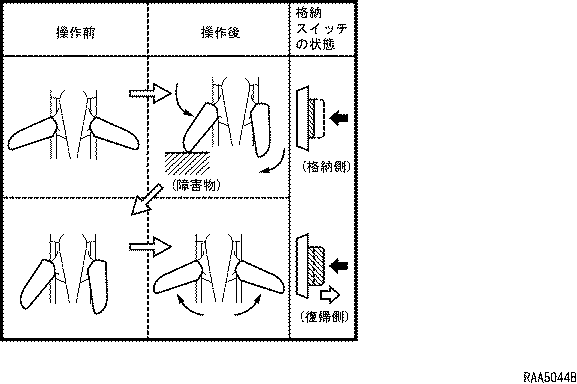

イグニッションスイッチがOFFの位置で，格納スイッチの状態とミラーの位置が異なっている場合（格納スイッチが格納側でミラーが復帰位置など）に，イグニッションスイッチをOFFからACCまたはONの位置にすると，ミラーは格納スイッチの状態に応じた，格納または復帰作動を行います。

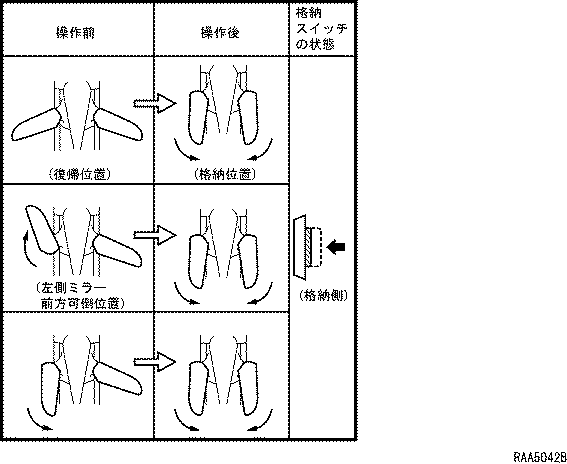

左右のミラーが復帰位置で格納スイッチを格納側に操作すると，左右のミラーとも格納作動を行います。
復帰位置から片側のミラーを手動により，前方可倒位置にするとミラーはその状態を保持します。このとき，格納スイッチを格納側に操作すると，左右のミラーとも格納作動を行います。
復帰位置から片側のミラーを手動により，格納位置にするとミラーはその状態を保持します。このとき，格納スイッチを格納側に操作すると，片側のミラーのみ格納作動を行います。

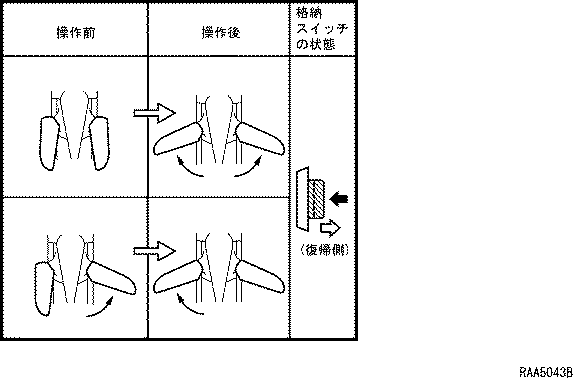

左右のミラーが格納位置で格納スイッチを復帰側に操作すると左右のミラーとも復帰作動を行います。
格納位置から片側のミラーを手動により，復帰位置にするとミラーはその状態を保持します。このとき，格納スイッチを復帰側に操作すると，片側のミラーのみ復帰作動を行います。

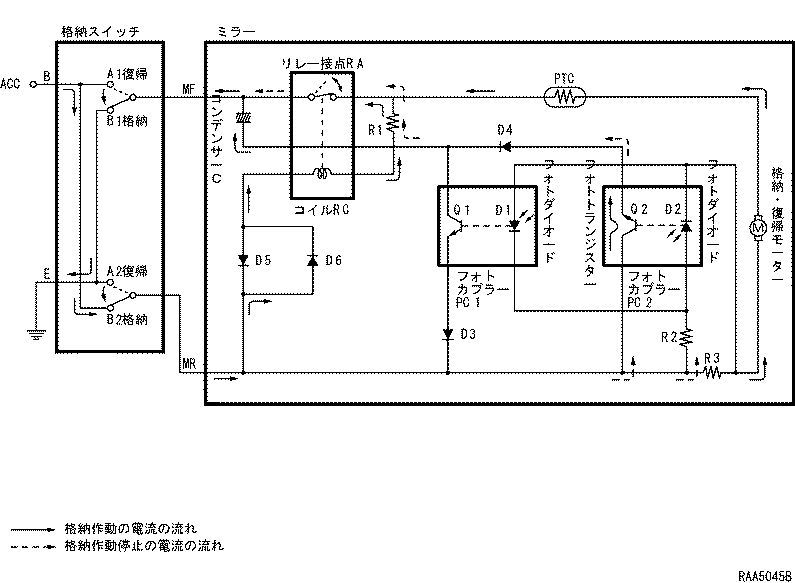

左右両ミラーが復帰位置，格納スイッチが復帰側，イグニッションスイッチがACCまたはONのとき，格納スイッチを格納側に操作すると，格納スイッチの接点A1・A2がB1・B2に切り替わります。このときコンデンサーCは放電を開始するため，電流が　ACC→B2→MR端子→D6→コイルRC→コンデンサーC→MF端子→B1→アース　と流れ，リレー接点RAがONします。これにより電流が　ACC→B2→MR端子→格納・復帰モーター→PTC→リレー接点RA→MF端子→B1→アース　と流れ，格納・復帰モーターが格納側に回転します。
その後，格納作動が終了すると抵抗R3に過電流が流れ，抵抗R3の電圧が上昇するとともに，フォトカプラーPC2内のフォトダイオードD2に基準電圧以上の電圧がかかり発光します。さらにD2の発光によってフォトトランジスターQ2がONして格納側に流れていた電流を，　MR端子→D2→Q2→D4→R1→リレー接点RA→MF端子→B1→アース　にバイパスすると，格納・復帰モーターへの電源が遮断され，格納・復帰モーターが停止します。なお，コンデンサーCの放電が終了すると，コイルRCの通電がなくなり，リレー接点RAがOFFするとともにコンデンサーCは充電を開始するため，リレー接点RAはOFFしたままとなります。

左右両ミラーが格納位置，格納スイッチが格納側，イグニッションスイッチがACCまたはONのとき，格納スイッチを格納側に操作すると，格納スイッチの接点B1・B2がA1・A2に切り替わります。このときコンデンサーCは放電を開始するため，電流が　ACC→A1→MF端子→コンデンサーC→コイルRC→D5→MR端子→A2→アース　と流れ，リレー接点RAがONします。これにより電流が　ACC→A1→MF端子→リレー接点RA→PTC→格納・復帰モーター→抵抗R3→MR端子→A2→アース　と流れ，格納・復帰モーターが復帰側に回転します。
その後，復帰作動が終了すると抵抗R3に過電流が流れ，抵抗R3の電圧が上昇するとともに，フォトカプラーPC1内のフォトダイオードD1に基準電圧以上の電圧がかかり発光します。さらにD1の発光によってフォトトランジスターQ1がONして格納側に流れていた電流を，　MF端子→リレー接点RA→R1→Q1→D3→MR端子→A2→アース　にバイパスすると，格納・復帰モーターへの電源が遮断され，格納・復帰モーターが停止します。なお，コンデンサーCの放電が終了すると，コイルRCの通電がなくなり，リレー接点RAがOFFするとともにコンデンサーCは充電を開始するため，リレー接点RAはOFFしたままとなります。
