キーインターロック機構付きシフトロック装置 構造と作動

キーインターロック機構付きシフトロック装置概要

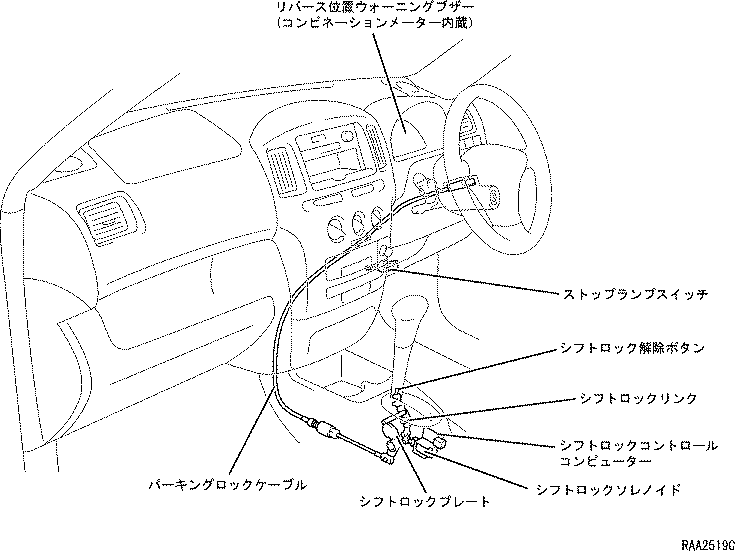

構成部品

  1. シフトロック機構付きキーインターロック機構

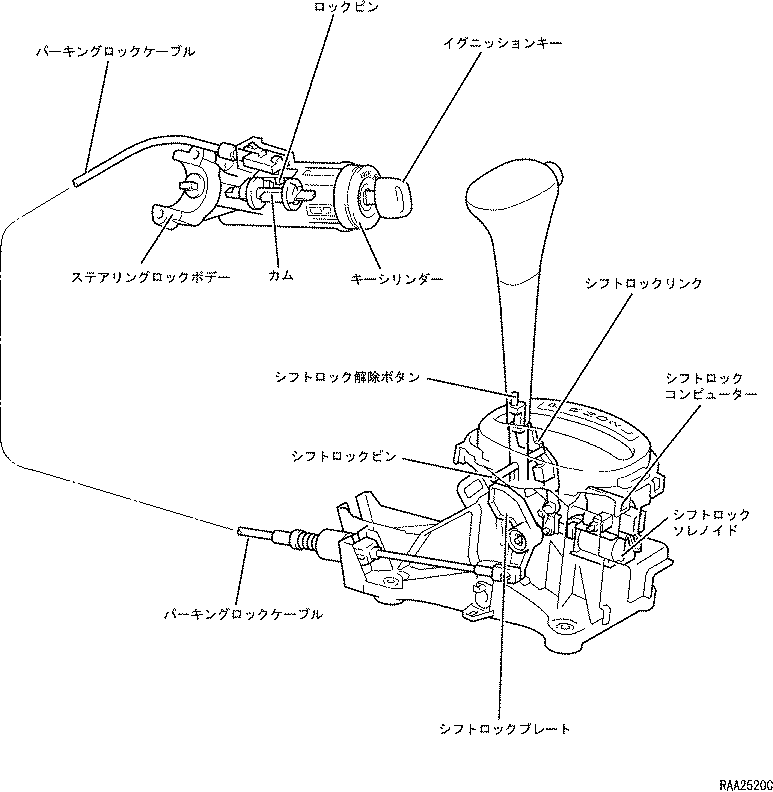

    1. シフトレバーASSY部は,シフトロックプレート,シフトロックリンク,シフトロックソレノイド,シフトロックコンピューターおよびシフトロック解除ボタンなどから構成されています。シフトロックプレートは,パーキングロックケーブルを介してキーシリンダー側のロックピンとの作動に連動しており,イグニッションキーの位置(ACC・LOCK位置)によりシフトレバーの移動を制限するとともに,シフトレバーの位置(Pレンジ以外)によりイグニッションキーの移動を制限しています。シフトロックリンクは,シフトロックソレノイドの動きに連動しており,ブレーキペダルを踏まない状態ではシフトロックリンクを介してシフトロックピンの動きを規制します。シフトロックケーブルは,一端はシフトレバーASSY部のシフトロックプレート,他端はキーシリンダーのロックピン部に接続されています。

  2. シフトレバー後退位置警報装置
    1. コンビネーションメーターASSY内にリバース位置ウォーニングブザーを取り付け,シフトレバーをRレンジにすると,ドライバーにブザーの断続音によりバックする状態であることを知らせます。

作動

  1. シフトロック機構

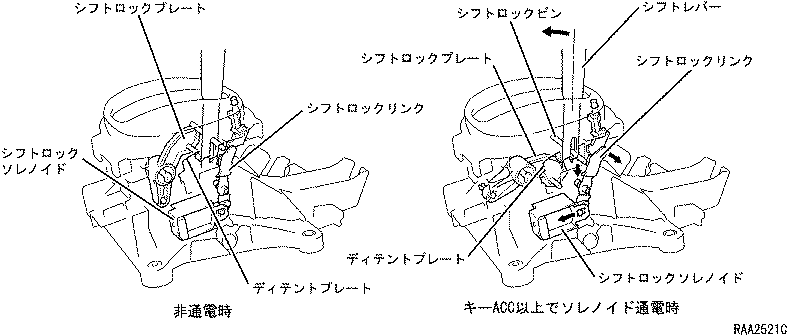

    1. シフトポジションがPレンジの時,キー位置がACC以上で,かつブレーキペダルを踏み込まないとシフトレバー位置の変更ができないように制限しています。シフトレバーは,シフトロックソレノイド部に配置されているシフトロックリンクと,シフトロックプレートの両方が解除側に作動している場合のみ,シフトロックピンがディテントプレートの山を乗り越えて動かすことができます。

  2. キーインターロック機構

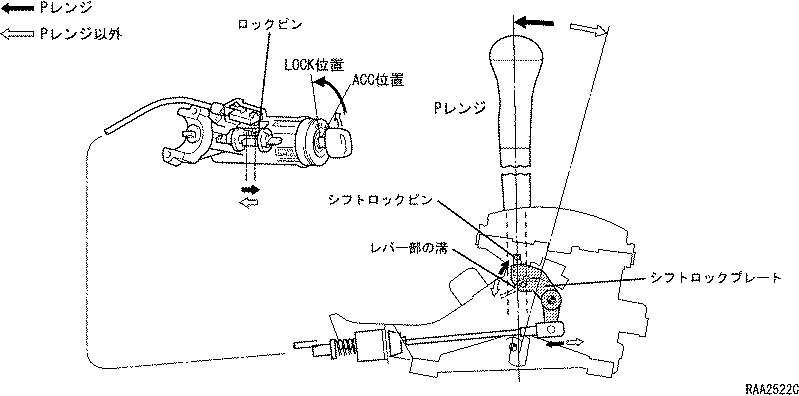

    1. シフトポジションをPレンジにしないとイグニッションキー位置をONまたはACCからLOCKに回せないようになっており,イグニッションキーを抜くことができません。シフトポジションがPレンジ以外では,シフトロックピンとベースプレートの溝部の作用によりシフトロックプレートは下側に固定されます。その結果,キーシリンダー側ロックピンの動きが規制されます。このためイグニッションキー位置をON,ACCからLOCKに回転させようとしてもロックピンを押し出すことができないため, イグニションキーは回せずキーを抜くことができません。
