バックモニターシステム  ＥＣＵ端子配列




  1. インナリヤビューミラーASSY

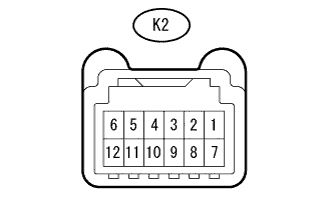

      E247378J03

    1. インナリヤビューミラーASSYのコネクターK2を切り離す。

    2. 端子間の電圧および抵抗を測定する。

      端子番号(端子記号)
      		入出力
      		項目
      		点検条件
      		基準値
      K2-3(GND) ←→ ボデーアース
      		-
      		抵抗
      		常時
      		1Ω未満
      K2-5(REV) ←→ ボデーアース
      		入力
      		電圧
      		IG ON、シフトレバーRポジション
      		11 to 14V
      IG ON、シフトレバーRポジション以外
      		1V未満
      K2-6(IG) ←→ K2-3(GND)
      		入力
      		電圧
      		IG ON
      		11 to 14V
      IG OFF
      		1V未満

    3. インナリヤビューミラーASSYのコネクターK2を接続する。

    4. 端子間の電圧および抵抗を測定する。

      端子番号(端子記号)
      		入出力
      		項目
      		点検条件
      		基準値
      K2-1(CV-) ←→ K2-8(CGND)
      		-
      		抵抗
      		常時
      		1Ω未満
      K2-2(CV+) ←→ K2-8(CGND)
      		入力
      		波形
      		IG ON、シフトレバーRポジション
      		波形
      K2-7(CB+)←→ K2-8(CGND)
      		出力
      		電圧
      		IG ON、シフトレバーRポジション
      		5.5 to 7.05V
      K2-8(CGND) ←→ ボデーアース
      		-
      		抵抗
      		常時
      		1Ω未満



    5. 波形

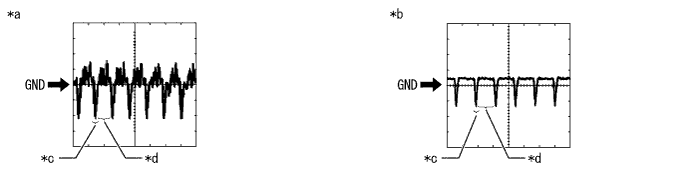

      E241522J01


      イラスト内指示文字
      *a
      		波形A
      		*b
      		波形B
      *c
      		同期信号
      		*d
      		映像波形

      □ 参 考 □
      カメラが映す映像により、映像波形は変動する。

      項目
      		内容
      測定端子
      		K2-2(CV+) ←→ K2-8(CGND)
      計器セット
      		200mV/DIV.、50μs/DIV.
      測定条件
      1. 波形A:テレビジョンカメラASSYを覆わず、IG ON、シフトレバーRポジションで画面が後方周辺映像を表示している時
      2. 波形B:テレビジョンカメラASSYを手などで覆い、IG ON、シフトレバーRポジションで画面が黒画面を表示している時
