電子制御式オートマチックトランスアクスル[ECT]（1NZ-FNE）    トランスミッションコントロールスイッチ系統

準備品一覧


機能説明


  1. トランスミッションコントロールスイッチの信号をエンジンコントロールコンピュータに入力することにより、３速←→４速の切り替えを行っている。


回路図



C098333



点検手順

手順1S2000データ読み取り（Ｏ／ＤカットＳＷ）
SST
09991-60101
09991-60300

  1. ＳＳＴ（Ｓ２０００）を使用して、画面表示に従って操作を行い、「ＥＣＵデータモニター」画面を表示させコンピュータデータを点検する。

    ［システム選択画面：ＴＣＣＳ→ＥＣＵデータモニター］
    項目名
    ［記号］
    		項目解説
    		点検条件
    		参考値
    		異常時の点検項目
    Ｏ／Ｄカット
    ＳＷ
    ［ＯＤ２］
    		Ｔ／ＭコントロールＳＷを表す
    		Ｔ／ＭコントロールＳＷ
    押す（禁止）→押す（許可）
    		ＯＦＦ→ＯＮ
    		ＯＤＭＳ信号



OK
正常
NG


手順2トランスミッション コントロール スイッチ単体点検
SST
09082-00030
09083-00150


    C098323

  1. トランスミッションコントロールスイッチのコネクターを切り離す。

  1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、端子間の導通を点検する。

    基準:

    端子番号（端子記号）
    		トランスミッション
    コントロールスイッチ
    		導通
    2（IND）←→4（E）
    		押した状態
    		導通あり
    2（IND）←→4（E）
    		離した状態
    		導通なし



NG
トランスミッション コントロール スイッチ交換
OK


手順3ワイヤハーネスまたはコネクター点検（トランスミッションコントロールスイッチ-エンジンコントロールコンピュータ）
（点検要領および注意事項は参照）
SST
09082-00030
09083-00150

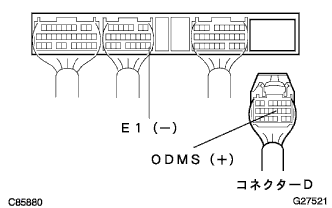

    G027521

  1. トランスミッションコントロールスイッチのコネクターを接続する。

  1. エンジンコントロールコンピュータのコネクターＤを切り離し、ＳＳＴ（トヨタエレクトリカルテスター）を使用して、端子間の導通を点検する。（端子配列は参照）

    基準:

    端子番号（端子記号）
    		トランスミッション
    コントロールスイッチ
    		導通
    D11（ODMS）←→B17（E1）
    		押した状態
    		導通あり
    D11（ODMS）←→B17（E1）
    		離した状態
    		導通なし



NG
ワイヤハーネスまたはコネクター修理または交換
OK

エンジンコントロール コンピュータ点検および交換
