電子制御式オートマチックトランスアクスル[ECT]（1NZ-FNE） ニュートラルスタートスイッチASSY系統 |
| 手順1 | S2000データ読み取り（シフトポジションＳＷ） |
ＳＳＴ（Ｓ２０００）を使用して、画面表示に従って操作を行い、「ＥＣＵデータモニター」画面を表示させコンピュータデータを点検する。
| 項目名 ［記号］ | 項目解説 | 点検条件 | 参考値 | 異常時の点検項目 |
|---|---|---|---|---|
| シフト ポジションＳＷ Ｌレンジ ［Ｌ］ | Ｌレンジを表す | シフトレバーＮ→Ｌ | ＯＦＦ→ＯＮ | ニュートラル スタートスイッチ （Ｌ）信号 |
| シフト ポジションＳＷ ２レンジ ［２］ | ２レンジを表す | シフトレバーＮ→２ | ＯＦＦ→ＯＮ | ニュートラル スタートスイッチ （２）信号 |
| シフト ポジションＳＷ Ｒレンジ ［Ｒ］ | Ｒレンジを表す | シフトレバーＮ→Ｒ | ＯＦＦ→ＯＮ | ニュートラル スタートスイッチ （Ｒ）信号 |
| シフト ポジションＳＷ Ｄレンジ ［Ｄ（５）］ | Ｄレンジを表す | シフトレバーＮ→Ｄ | ＯＦＦ→ＯＮ | ニュートラル スタートスイッチ （Ｄ）信号 |
|
| ||||
| NG | |
 |
| 手順2 | ワイヤハーネスまたはコネクター点検（電源系統） |
参照） |
ニュートラルスタートスイッチＡＳＳＹのコネクターを切り離す。
イグニッションスイッチをＯＮにし、ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ワイヤハーネス側コネクターの端子電圧を点検する。
| 端子番号（端子記号） | 電圧［V］ |
|---|---|
| 3（RB）←→ボデーアース | 7.5-14 |
|
| ||||
| OK | |
|
| 手順3 | ニュートラルスタート スイッチASSY単体点検 |
 |
ニュートラルスタートスイッチＡＳＳＹのコネクターを切り離す。
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、各端子間の導通を点検する。
| シフト位置 | 端子番号（端子記号） | 導通 |
|---|---|---|
| Pレンジ | 1（PL）←→3（RB） | 導通あり |
| Pレンジ | 6（L）←→9（B） | 導通あり |
| Rレンジ | 2（RL）←→3（RB） | 導通あり |
| Nレンジ | 3（RB）←→5（NL） | 導通あり |
| Nレンジ | 6（L）←→9（B） | 導通あり |
| Dレンジ | 3（RB）←→7（DL） | 導通あり |
| 2レンジ | 3（RB）←→4（2L） | 導通あり |
| Lレンジ | 3（RB）←→8（LL） | 導通あり |
|
| ||||
| OK | |
|
| 手順4 | ワイヤハーネスまたはコネクター点検（ニュートラルスタートスイッチＡＳＳＹ-エンジンコントロールコンピュータ） |
参照） |
ニュートラルスタートスイッチＡＳＳＹのコネクターを接続する。
エンジンコントロールコンピュータのコネクターＣを切り離す。

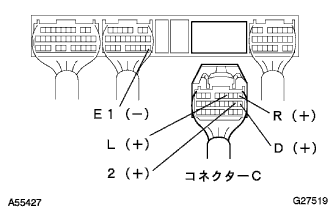

イグニッションスイッチをＯＮにし、ＳＳＴ（トヨタエレクトリカルテスター）を使用して、各端子間の電圧を点検する。（端子配列は参照）
| シフト位置 | 端子番号（端子記号） | 電圧［V］ |
|---|---|---|
| Rレンジ | C1（R）←→B17（E1） | 7.5-14 |
| Rレンジ以外 | C1（R）←→B17（E1） | 0-1.5 |
| Dレンジ | C10（D）←→B17（E1） | 7.5-14 |
| Dレンジ以外 | C10（D）←→B17（E1） | 0-1.5 |
| 2レンジ | C11（2）←→B17（E1） | 7.5-14 |
| 2レンジ以外 | C11（2）←→B17（E1） | 0-1.5 |
| Lレンジ | C4（L）←→B17（E1） | 7.5-14 |
| Lレンジ以外 | C4（L）←→B17（E1） | 0-1.5 |
|
| ||||
| OK | ||
 | ||
| ||
