DTC P1790/65 STソレノイド系統 |
| ＤＴＣ Ｎｏ | ＤＴＣ検出条件 1.診断条件 2.異常状態 3.異常期間 | 点検部位 |
|---|---|---|
| Ｐ１７９０／６５ | 1.３←→４変速を伴う走行中 2.ソレノイドＳＴ回路の断線または短絡 3.2を1トリップで2回以上検出した時 |
|
| 手順1 | トランスミッション ワイヤ単体点検（ＳＴ） |
 |
トランスミッションワイヤのコネクターを切り離す。
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、端子間の抵抗を点検する。
| 端子番号（端子記号） | 抵抗値［Ω］ |
|---|---|
| 2（ST）←→ボデーアース | 11-15（20°C） |
|
| ||||
| OK | |
 |
| 手順2 | ワイヤハーネスまたはコネクター点検（トランスミッションワイヤ-エンジンコントロールコンピュータ） |
参照） |
トランスミッションワイヤのコネクターを接続し、エンジンコントロールコンピュータのコネクターＡを切り離す。

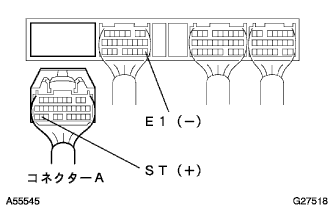

ＳＳＴ（トヨタエレクトリカルテスター）を使用して、端子間の抵抗を点検する。（端子配列は参照）
| 端子番号（端子記号） | 抵抗値［Ω］ |
|---|---|
| A30（ST）←→B17（E1） | 11-15（20°C） |
|
| ||||
| OK | ||
 | ||
| ||
| 手順3 | トランスミッション ソレノイド NO.3単体点検（ＳＴ） |
トランスミッションソレノイドＮｏ．３（ＳＴ）のコネクターを切り離す。
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ソレノイド端子とボデー間の抵抗を点検する。
|
| ||||
| OK | ||
| ||
| ||
