DTC P1760/77 ライン圧制御リニアSOL系統 |
| ＤＴＣ Ｎｏ. | ＤＴＣ検出条件 1.診断条件 2.異常状態 3.異常期間 | 点検部位 |
|---|---|---|
| Ｐ１７６０／７７ | 1.エンジン回転中 2.ソレノイドＳＬＴ回路の断線または短絡 3.1秒以上連続 |
|
| 手順1 | トランスミッション ワイヤ単体点検（ＳＬＴ） |
 |
トランスミッションワイヤのコネクターを切り離す。
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、端子間の抵抗を点検する。
| 端子番号（端子記号） | 抵抗値［Ω］ |
|---|---|
| 3（SLT＋）←→8（SLT－） | 5.1-5.5（20°C） |
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、端子の絶縁を点検する。
| 端子番号（端子記号） | 抵抗値 |
|---|---|
| 3（SLT＋）←→ボデーアース | １ＭΩ以上 |
|
| ||||
| OK | |
 |
| 手順2 | ワイヤハーネスまたはコネクター点検（トランスミッションワイヤ-エンジンコントロールコンピュータ） |
参照） |

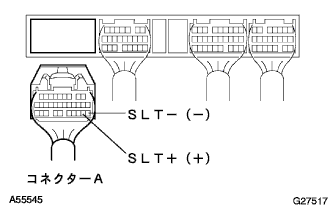

トランスミッションワイヤのコネクターを接続し、エンジンコントロールコンピュータのコネクターＡを切り離す。
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、端子間の抵抗を点検する。（端子配列は参照）
| 端子番号（端子記号） | 抵抗値［Ω］ |
|---|---|
| A23（SLT＋）←→A22（SLT－） | 5.1-5.5（20°C） |
|
| ||||
| OK | ||
 | ||
| ||
| 手順3 | ラインプレッシャ コントロールソレノイドASSY単体点検（ＳＬＴ） |
ラインプレッシャコントロールソレノイドＡＳＳＹ（ＳＬＴ）のコネクターを切り離す。
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、端子間の抵抗を点検する。
|
| ||||
| OK | ||
| ||
| ||
