ヒータ&エアコンデイシヨナシステム（1NZ-FNE）  車上点検




  1. エンジンコントロールコンピュータ点検［Ａ／Ｃ制御系］（１ＮＺ－ＦＮＥ搭載車）


    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、エアコンディショナアンプリファイヤＡＳＳＹにコネクターを接続したままの状態で、テスター棒を車両ワイヤハーネス側コネクター裏側からあてて各端子間の電圧および導通点検を行う。またパルスを点検する場合はオシロスコープを使用して点検する。

      SST
      09082-00030
      09083-00150

      基準:

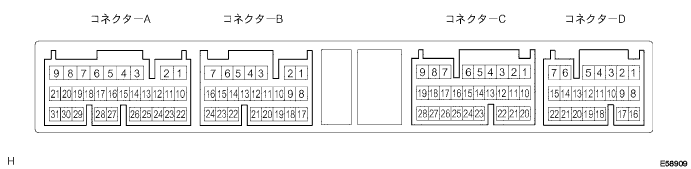

      端子配列（コネクターＡ）
      端子記号
      ［端子番号］
      		入出力
      		項目
      		測定条件
      		基準
      ＨＰ←→Ｅ１
      ［Ａ４←→Ｂ１７］
      		入力
      		電圧
      		ＩＧスイッチＯＮ、冷媒圧力正常時
      		１Ｖ以下
      ＨＰ←→Ｅ１
      ［Ａ４←→Ｂ１７］
      		入力
      		電圧
      		ＩＧスイッチＯＮ、冷媒圧力異常時冷媒圧力0.19MPa｛2.0kgf/cm2｝以下または冷媒圧力3.14MPa｛32.0kgf/cm2｝以上
      		１０－１４Ｖ

      端子配列（コネクターＢ）
      端子記号
      ［端子番号］
      		入出力
      		項目
      		測定条件
      		基準
      Ｅ１←→ボデーアース
      ［Ｂ１７←→ボデーアース］
      		－
      		導通
      		常時
      		導通あり
      Ｅ２←→ボデーアース
      ［Ｂ１９←→ボデーアース］
      		－
      		導通
      		常時
      		導通あり

      端子配列（コネクターＣ）
      端子記号
      ［端子番号］
      		入出力
      		項目
      		測定条件
      		基準
      ＡＣ１←→Ｅ１
      ［Ｃ３←→Ｂ１７］
      		入力
      		電圧
      		ＩＧスイッチＯＮ
      Ａ／ＣスイッチＯＦＦ→ＯＮ
      		１Ｖ以下→
      １０－１４Ｖ
      ＡＣＭＧ←→Ｅ１
      ［Ｃ５←→Ｂ１７］
      		出力
      		電圧
      		エンジンアイドル回転時、ブロワスイッチＬＯ
      Ａ／ＣスイッチＯＦＦ→ＯＮ（マグネットクラッチＯＮ）
      		１０－１４Ｖ→
      １Ｖ以下
      ＴＨＲ←→Ｅ２
      ［Ｃ２２←→Ｂ１９］
      		入力
      		電圧
      		ＩＧスイッチＯＮ
      エバポレータ雰囲気温度０°Cまたは１５°C
      		０°C：２．０－２．４Ｖ
      15°C：１．４－１．８Ｖ


      E058909
