メーター&ゲージシステム（1NZ-FNE）    圧力計、燃料残量ウォーニング表示不良

準備品一覧

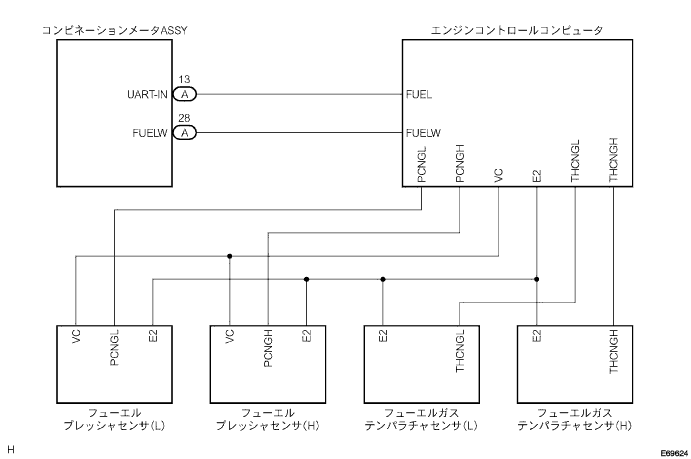

回路図



E069624



点検手順

手順1S2000データ読み取り（CNG高圧側ガス圧センサ）
SST
09991-60101
09991-60300

  1. イグニッションスイッチをＯＮにする。

  1. ＳＳＴ（Ｓ２０００）を使用して、画面表示に従って操作を行い、「データモニタ」を選択する。

  1. ＳＳＴ（Ｓ２０００）に表示されたＣＮＧ高圧側ガス圧センサを読み取る。

    基準値:
    0.1ー20MPa



NG
EFIシステムへ
OK


手順2ダイアグコード読み取り
SST
09991-60101
09991-60300

  1. ダイアグコード出力読み取り

    1. ＳＳＴ（Ｓ２０００）を使用して、ダイアグコードを読み取る。

      ダイアグコードなし（圧力計）
      		Ａ
      ダイアグコードなし（ウォーニングランプ不灯）
      		Ｂ
      ダイアグコードあり（Ｐ０１８０、Ｐ０１８１、Ｐ０１８２、Ｐ０１９０、Ｐ０１９２、Ｐ０１９３）
      		Ｃ



B
手順 6 へ

C
関連するダイアグコードチャートへ
A


手順3コンビネーションメータASSY単体点検（UART-IN端子出力電圧）
SST
09082-00030
09083-00150


  1. 電圧点検

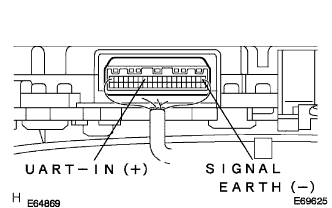

      E069625

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コンビネーションメータＡＳＳＹのＡ１３（ＵＡＲＴ－ＩＮ）端子←→Ａ１（ＳＩＧＮＡＬ　ＥＡＲＴＨ）間の電圧を点検する。（端子配列は参照）

      基準:

      テスター接続
      		項目
      		条件
      		基準
      A13(UART-IN)←→A1(SIGNALEARTH)
      		電圧
      		ＩＧスイッチＯＮ
      		4.8－5.2Ｖ

      ■ 注 意 ■
      コンビネーションメーターＡＳＳＹのコネクターを接続した状態で、コネクターの裏側から点検する。



NG
コンビネーションメータASSY点検および交換
OK


手順4コンビネーションメータASSY単体点検（UART-IN入力波形）


  1. 波形点検



      E069625
      A083392

    1. オシロスコープを使用して、コンビネーションメータＡＳＳＹのＡ１３（ＵＡＲＴ－ＩＮ）端子←→Ａ１（ＳＩＧＮＡＬ　ＥＡＲＴＨ）間の波形を点検する。（端子配列は参照）

      基準:
      図に示す
      項目
      		内容
      測定端子
      		A13(UART-IN)←→A1(SIGNALEARTH)
      計器セット
      		2V／DIV、10ms／DIV
      測定条件
      1. ＩＧスイッチＯＮ
      2. 圧力計（フューエルゲージ）８セグメント（20MPa）以上

      ■ 注 意 ■
      コンビネーションメーターＡＳＳＹのコネクターを接続した状態で、コネクターの裏側から点検する。



OK
コンビネーションメータASSY点検および交換
NG


手順5ワイヤハーネスまたはコネクター点検（コンビネーションメータASSY-エンジンコントロールコンピュータ）
（点検要領および注意事項は参照）
SST
09082-00030
09083-00150


  1. 電圧点検

    1. エンジンコントロールコンピュータのコネクターＣを切り離す。

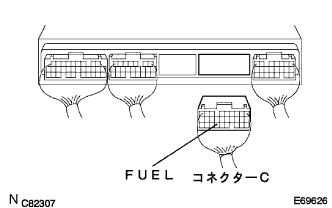

      2. E069626

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、エンジンコントロールコンピューの車両ワイヤハーネス側コネクターＣ２５（ＦＵＥＬ）端子←→ボデーアース間の電圧を点検する。（端子配列は参照）

      基準:

      テスター接続
      		項目
      		条件
      		基準
      C25(FUEL)←→ボデーアース
      		電圧
      		ＩＧスイッチＯＮ
      		4.8－5.2Ｖ



OK
エンジンコントロール コンピュータ点検および交換
NG

ワイヤハーネスまたはコネクター修理または交換

手順6コンビネーションメータASSY単体点検（FUELW端子出力電圧）
SST
09082-00030
09083-00150


  1. 電圧点検

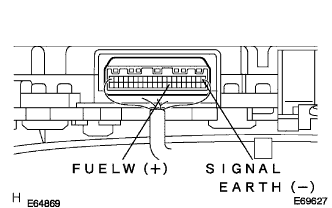

      E069627

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コンビネーションメータＡＳＳＹのＡ２８（ＦＵＥＬＷ）端子←→Ａ１（ＳＩＧＮＡＬ　ＥＡＲＴＨ）端子間の電圧を点検する。（端子配列は参照）

      基準:

      テスター接続
      		項目
      		条件
      		基準
      A28(FUELW)←→A1(SIGNALEARTH)
      		電圧
      1. ＩＧスイッチＯＮ
      2. 残量ウォーニング消灯（燃料約4.5MPa以上）
      		10－14Ｖ

      ■ 注 意 ■
      コンビネーションメーターＡＳＳＹのコネクターを接続した状態で、コネクターの裏側から点検する。



NG
コンビネーションメータASSY点検および交換
OK


手順7ワイヤハーネスまたはコネクター点検（コンビネーションメータASSY-エンジンコントロールコンピュータ）
（点検要領および注意事項は参照）
SST
09082-00030
09083-00150


  1. 導通点検

    1. エンジンコントロールコンピュータのコネクターＣを切り離す。

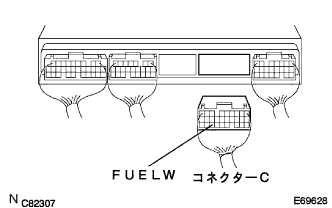

      2. E069628

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、エンジンコントロールコンピューの車両ワイヤハーネス側コネクターＣ２６（ＦＵＥＬＷ）端子←→ボデーアース間の電圧を点検する。（端子配列は参照）

      基準:

      テスター接続
      		項目
      		条件
      		基準
      C26(FUELW)←→ボデーアース
      		電圧
      		ＩＧスイッチＯＮ
      		10－14Ｖ



NG
ワイヤハーネスまたはコネクター修理または交換
OK

エンジンコントロール コンピュータ点検および交換
