コンデンサASSY (ウィズ レシーバ)（1NZ-FE·2NZ-FE）  オーバーホール（脱着·分解）

準備品一覧

□ 参 考 □

1. フロントバンパＡＳＳＹ（車名プロボックス）構成図は参照

2. フロントバンパカバー（車名サクシード）構成図は参照


（要領は参照）

（要領は参照）

□ 参 考 □

フロントバンパＡＳＳＹ取りはずしまでの要領を参照して下さい。

（要領は参照）

□ 参 考 □

フロントバンパＡＳＳＹ取りはずしまでの要領を参照して下さい。

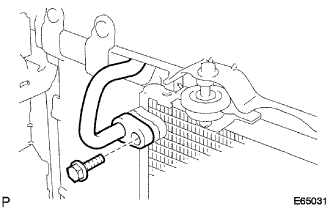

1. ボルトをはずし、クーラリフリザラントディスチャージホースＮｏ．１をコンデンサＡＳＳＹ（ウイズレシーバ）から切り離す。






2. ＯリングをクーラリフリザラントディスチャージホースＮｏ．１から取りはずす。


   ■ 注 意 ■

   切り離したホースおよびコンデンサＡＳＳＹ（ウイズレシーバ）のかん合部にビニールテープを巻き、ゴミ·水分などの浸入を防ぐ。

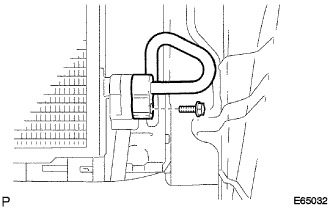

1. ボルトをはずし、リキッドチューブＡをコンデンサＡＳＳＹ（ウイズレシーバ）から切り離す。






2. ＯリングをリキッドチューブＡから取りはずす。


   ■ 注 意 ■

   切り離したパイプおよびコンデンサＡＳＳＹ（ウイズレシーバ）のかん合部にビニールテープを巻き、ゴミ·水分などの浸入を防ぐ。

1. ボルト２本をはずし、コンデンサＡＳＳＹ（ウィズレシーバ）を取りはずす。


1. ソケットヘキサゴンレンチ１４を使用して、モジュレータからキャップおよびフィルターを取りはずす。






2. Ｏリングをキャップから取りはずす。






3. プライヤーを使用して、クーラドライヤを取りはずす。


1. プライヤーを使用して、クーラドライヤを取り付ける。






2. 新品のＯリングおよびキャップのかん合部にコンプレッサオイル（ＮＤ－ＯＩＬ８）を充分に塗布する。


3. Ｏリングをキャップに取り付ける。






4. ソケットヘキサゴンレンチ１４を使用して、キャップをコンデンサＡＳＳＹ（ウイズレシーバ）に取り付ける。


   基準値:

   T＝2.9N·m｛29.5kgf·cm｝

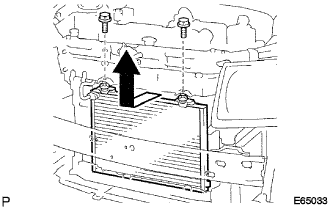

1. ボルト２本で、コンデンサＡＳＳＹ（ウイズレシーバ）を取り付ける。


   基準値:

   T＝9.8N·m｛100kgf·cm｝


1. リキッドチューブＡおよびコンデンサＡＳＳＹ（ウイズレシーバ）の接合部に巻いたビニールテープを取りはずす。


2. 新品のＯリングおよびチューブのかん合部にコンプレッサオイル（ＮＤ－ＯＩＬ８）を充分に塗布する。


3. ＯリングをリキッドチューブＡに取り付ける。






4. ボルトで、リキッドチューブＡをコンデンサＡＳＳＹ（ウイズレシーバ）に接続する。


   基準値:

   T＝5.4N·m｛55kgf·cm｝


1. クーラリフリザラントディスチャージホースＮｏ．１およびコンデンサＡＳＳＹ（ウイズレシーバ）の接合部に巻いたビニールテープを取りはずす。


2. 新品のＯリングおよびホースのかん合部にコンプレッサオイル（ＮＤ－ＯＩＬ８）を充分に塗布する。


3. ＯリングをクーラリフリザラントディスチャージホースＮｏ．１に取り付ける。






4. ボルトで、クーラリフリザラントディスチャージホースＮｏ．１を接続する。


   基準値:

   T＝5.4N·m｛55kgf·cm｝


（要領は参照）

（要領は参照）

（要領は参照）

（要領は参照）
