オーディオ&ビジュアル  単体点検

準備品一覧



1. メイン スイッチASSY

  1. 回路点検

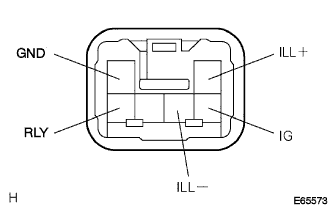

      E065573

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、各端子間の導通を点検する。

      SST
      09082-00030
      09083-00150

      基準:

      切り替え
      		テスター接続
      		導通
      ＯＦＦ
      		RLY←→GND
      		あり
      ＯＮ
      		IG←→RLY←→GND
      		あり

      □ 参 考 □
      ＲＬＹ端子←→Ｅ端子間に作動インジケータバルブあり。

  2. 夜間照明点検

    1. ＩＬＬ＋端子にバッテリーのプラス、ＩＬＬー端子にバッテリーのマイナスを接続したとき夜間照明用のバルブが点灯することを確認する。



2. インバータ リレー

  1. 導通点検

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター各端子間の導通を点検する。

      SST
      09082-00030
      09083-00150

      基準:
      1端子←→2端子········導通あり
      3端子←→5端子········導通なし



      2. B016200

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクターの１端子←→２端子間にバッテリー電圧を加えたとき、３端子←→５端子間の導通を点検する。

      SST
      09082-00030
      09083-00150

      基準:
      導通あり
