準備品一覧

点検手順

1. 外気温度を点検する。


2. 外気温度が３°C以下の場合はホットガスヒータを、３°C以上の場合はクーラーを作動させ、マグネットクラッチがＯＮすることを確認する。



   作動条件	ホットガスヒータ	クーラー
   Ａ／Ｃスイッチ	－	ＯＮ
   ブロワーモード	ＨＩ
   吸込み口	ＦＲＳ	ＦＲＳ
   吹出し口	ＦＡＣＥ	ＦＡＣＥ
   設定温度	ＭＡＸ　ＨＯＴ	ＭＡＸ　ＣＯＬＤ
   エンジン回転	アイドル回転時	アイドル回転時
   エバポ後温度	２０°C以下	３°C以上
   外気温度	３°C以下	３°C以上
   冷却水温度	６０°C以下	－

NG	手順 10 へ

OK

1. 該当車両が寒冷地仕様か確認する。



   基準:







   Ａ	Ｂ
   寒冷地仕様	除く寒冷地仕様

B	手順 10 へ

A

NG	ヒューズ交換

OK

（要領は参照）

SST

09082-00030
09083-00150

NG	PTCヒータ リレー交換

OK

（要領は参照）

SST

09082-00030
09083-00150

NG	ヒータ スイッチ交換

OK

（要領は参照）

SST

09082-00030
09083-00150

NG	クイックヒータASSY交換

OK

（要領は参照）

SST

09082-00030
09083-00150

NG	ヒータ ラジエータ交換

OK

SST

09082-00030
09083-00150

1. ＩＧスイッチをＯＮにする。

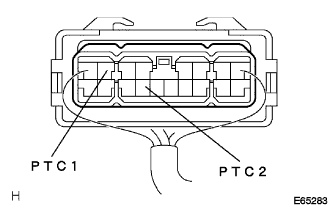

2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、エアコンディショナアンプリファイヤＡＳＳＹのコネクター７（ＰＴＣ１）端子および１５（ＰＴＣ２）端子←→６（ＧＮＤ）端子間の電圧を測定する。（端子配列は参照）


   基準値:




   測定端子	測定条件	基準値
   ＰＴＣ１←→ＧＮＤ	エンジン冷却水温度６７°C以下、オルタネータデューティー比９５％以下、設定温度ＭＡＸ　ＨＯＴ→ＭＡＸ　ＨＯＴ以外	１Ｖ以下→１０－１４Ｖ
   ＰＴＣ２←→ＧＮＤ	エンジン回転数１２５０ｒｐｍ以上、エンジン冷却水温度６７°C以下、オルタネータデューティー比９５％以下、設定温度ＭＡＸ　ＨＯＴ→ＭＡＸ　ＨＯＴ以外	１Ｖ以下→１０－１４Ｖ

NG	エアコンディショナ アンプリファイアASSY NO.1点検および交換

OK

（点検要領および注意事項は参照）

SST

09082-00030
09083-00150

1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、Ａ←→Ｂ間ワイヤハーネスのオープン（断線）およびＧＮＤショート（短絡）がないことを点検する。



   基準:







   Ａ	Ｂ
   エアコンディショナアンプリファイヤＡＳＳＹ	ＰＴＣヒータリレー１
   エアコンディショナアンプリファイヤＡＳＳＹ	ＰＴＣヒータリレー２
   ＰＴＣヒータリレー１	クイックヒータＡＳＳＹ
   ＰＴＣヒータリレー１	ラジエータヒータユニット
   ＰＴＣヒータリレー２	ラジエータヒータユニット

NG	ワイヤハーネスまたはコネクター修理または交換

OK

SST

09082-00030
09083-00150

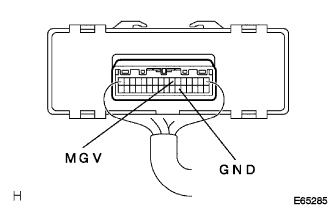

1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、エアコンディショナアンプリファイヤのコネクター７（ＭＧＶ）端子←→２２（ＧＮＤ）端子間の電圧を測定する。（端子配列は参照）


   基準値:




   測定条件	基準値
   エンジンアイドル回転時、エバポレータ雰囲気温度２０°C以下、エンジン冷却水温度６０°C以下、外気温度３°C以下、Ａ／ＣスイッチＯＦＦ、温度設定ＭＡＸ　ＨＯＴ→ＭＡＸ　ＨＯＴ以外	１Ｖ以下→１０－１４Ｖ

OK	手順 14 へ

NG

SST

09082-00030
09083-00150

1. ヒータコントロールパネルの温度設定ダイヤルを操作し、Ａ／Ｃユニット側のダンパーが作動することを確認する。


2. ＩＧスイッチをＯＮにする。

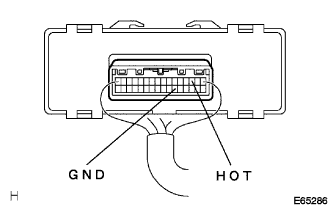

3. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、温度設定を操作したときの、エアコンディショナアンプリファイヤＡＳＳＹのコネクター３（ＨＯＴ）端子←→２２（ＧＮＤ）端子間の電圧を測定する。（端子配列は参照）


   基準値:

   ＭＡＸ　ＨＯＴ·······10－14V


   ＭＡＸ　ＨＯＴ以外···1V以下


NG	手順 17 へ

OK

SST

09082-00030
09083-00150

1. エアコンディショナアンプリファイヤのコネクターを切り離す。

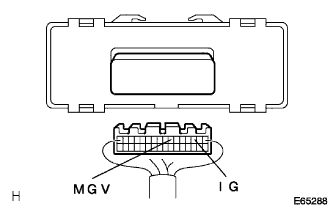

2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、エアコンディショナアンプリファイヤの車両ワイヤハーネス側コネクター３（ＩＧ）端子←→７（ＭＧＶ）端子間の抵抗値を測定する。（端子配列は参照）


   基準値:

   1700±85Ω（２５°C時）


NG	手順 18 へ

OK

1. テストモードによるマグネットバルブ作動点検


   1. イグニッションスイッチをＯＮにする。


   2. 温度設定スイッチをＭＡＸ　ＨＯＴ以外にする。


   3. イグニッションスイッチをＯＦＦ状態→エンジン始動状態にし、３秒以内にＡ／Ｃスイッチを２回以上押す。


      基準:

      マグネットバルブの作動音がする


      □ 参 考 □

      設定温度スイッチをＭＡＸ　ＨＯＴまたは、Ａ／Ｃスイッチを押すことによりテストモードを終了することができる。

NG	手順 19 へ

OK

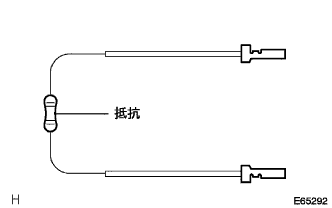

1. 図の様な抵抗入りワイヤハーネスを作成する。


   □ 参 考 □

   1. リペアワイヤ（品番８２９９８－１２３３０）２本

   2. 抵抗（６ｋΩ、１Ａ以下）


2. サーミスタＡＳＳＹ（外気センサ）のコネクターを切り離し、車両ワイヤハーネス側コネクターに抵抗入りワイヤハーネスを接続する。


3. バッテリーのマイナスターミナルを１５秒間切り離す。


4. 次の条件に車両をセットし、コンプレッサが作動することを確認する。


   ブロワーモード	ＨＩ
   吸込み口	ＦＲＳ
   設定温度	ＭＡＸ　ＨＯＴ
   エンジン回転	アイドル回転
   エバポレータ雰囲気温度	２０°C以下
   冷却水温度	６０°C以下
   Ａ／Ｃスイッチ	ＯＦＦ

OK	正常

NG

1. 冷媒ＨＦＣ－１３４ａ（Ｒ１３４ａ）を抜き取る。（要領は参照）







2. 冷媒ＨＦＣ－１３４ａ（Ｒ１３４ａ）をゲージの低圧値と外気温度で冷媒量を図より読み取り、正規量に調整する。


3. 冷房性能点検を行い、吹出し口温度を点検する。（要領は参照）


OK	正常

NG

1. 図の様な抵抗入りワイヤハーネスを作成する。


   □ 参 考 □

   1. リペアワイヤ（品番８２９９８－１２３３０）２本

   2. 抵抗（６ｋΩ、１Ａ以下）


2. サーミスタＡＳＳＹ（外気センサ）のコネクターを切り離し、車両ワイヤハーネス側コネクターに抵抗入りワイヤハーネスを接続する。


3. バッテリーのマイナスターミナルを１５秒間切り離す。


4. 次の条件に車両をセットし、コンプレッサが作動することを確認する。


   ブロワーモード	ＨＩ
   吸込み口	ＦＲＳ
   設定温度	ＭＡＸ　ＨＯＴ
   エンジン回転	アイドル回転
   エバポレータ雰囲気温度	２０°C以下
   冷却水温度	６０°C以下
   Ａ／Ｃスイッチ	ＯＦＦ

OK	正常

NG
マグネット バルブ ASSY交換

（要領は参照）

OK	ワイヤハーネスまたはコネクター修理または交換

NG
マックスホットスイッチ交換

（要領は参照）

OK	ワイヤハーネスまたはコネクター修理または交換

NG
サーミスタASSY交換

（要領は参照）

OK	ワイヤハーネスまたはコネクター修理または交換

NG
マグネット バルブ ASSY交換
