ヒータ&エアコンデイシヨナシステム    室温が下がらない(冷えない)


点検手順

手順1冷房性能点検
（要領は参照）


OK
正常
NG


手順2冷媒圧力点検

  1. 温度計を使用して、外気温度を測定する。

  1. エアコンツールセットを取り付ける。

  1. 次の条件に車両をセットする。［＊１］

    項目
    		条件
    車体
    		日陰で停車状態
    ドアおよびボンネット
    		全開
    エンジン状態
    		暖気後アイドル回転状態
    エアコン吸い込み口温度
    		２５－３５°C
    設定温度
    		ＭＡＸ　ＣＯＬＤ
    ブロワスピード
    		ＨＩ
    Ａ／Ｃスイッチ（マグネットクラッチ）
    		ＯＮ
    内外気切り替えダンパー位置
    		内気位置
    吹き出し口ダンパー位置
    		ＦＡＣＥ

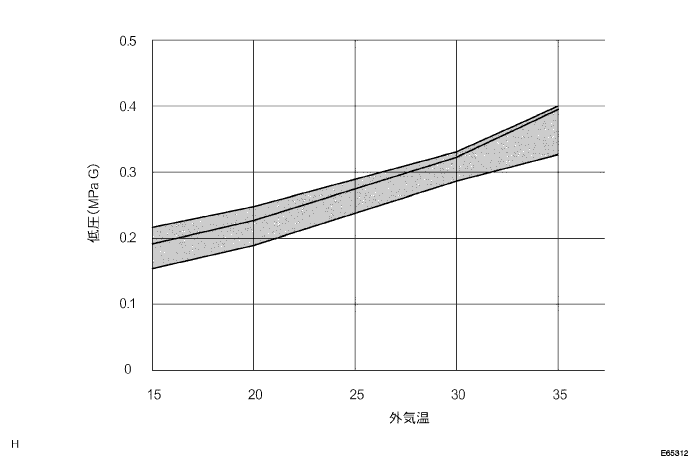

  1. ［＊１］の条件で、ゲージの低圧側を測定する。

    基準:


    Ａ
    		Ｂ
    		Ｃ
    図の斜線領域以下
    		図の斜線領域
    		高圧、低圧ともに圧力がない


    E065312



B
冷媒HFC-134a［R134a］-車上点検へ

C
クーラ コンプレッサASSY交換
A


手順3冷媒量調整

  1. 冷媒ＨＦＣ－１３４ａ（Ｒ１３４ａ）を抜き取る。（要領は参照）



  1. 冷媒ＨＦＣ－１３４ａ（Ｒ１３４ａ）をゲージの低圧値と外気温度で冷媒量を図より読み取り正規量に調整する。


    E065313

  1. 再度、冷房性能点検をして吹出し口温度を点検する。（要領は参照）



NG
冷媒HFC-134a［R134a］-車上点検へ
OK

正常
