メーター&ゲージシステム  車上点検




  1. スピードメータ点検

    1. 作動点検


      1. スピードメータテスターを使用して、スピードメータの指示誤差と積算計の作動を点検する。

        基準値:


        テスター指示標準速度［km/h］
        		メータ指示値許容範囲［km/h］
        ２０
        		１８－２３
        ４０
        		３６－４６
        ６０
        		５４－６９
        ８０
        		７２－９２
        １００
        		９０－１１５
        １２０
        		１０８－１３８
        １４０
        		１２６－１６１
        １６０
        		１４４－１８４

        ■ 注 意 ■
        タイヤ空気圧が不適正だと指示誤差が増加する。

      2. 指針の振れ幅を点検する。

        基準:
        0.5km/h以内



    1. 車速信号入力点検


      1. 基準信号点検

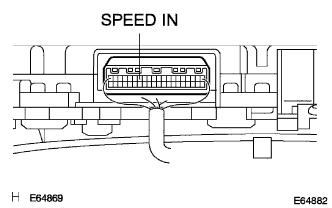

          2. E064882

        1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、車両を１０ｋｍ／ｈで走行させたときのコンビネーションメータＡＳＳＹのA14（SPEEDIN）端子←→ボデーアース間の電圧を点検する。

          SST
          09082-00030
          09083-00150

          基準:
          1秒間に10－14V←→1V以下の変化を7回繰り返す

          ■ 注 意 ■
          ＩＧスイッチＯＮ、コネクターを接続した状態で点検する。



      1. 車速信号出力（４Ｐ出力）点検


        1. 基準信号点検

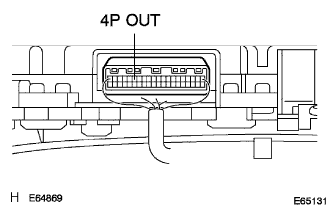

            2. E065131

          1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、車両を１０ｋｍ／ｈで走行させたときのコンビネーションメータＡＳＳＹのA15（4POUT）端子←→ボデーアース間の電圧を点検する。

            SST
            09082-00030
            09083-00150

            基準:
            1秒間に10－14V←→1V以下の変化を7回繰り返す

            ■ 注 意 ■
            ＩＧスイッチＯＮ、コネクターを接続した状態で点検する。



        1. フューエルレシーバゲージ点検


          1. 回路点検


            1. フューエルセンダゲージＡＳＳＹのコネクターを切り離す。

            2. ＩＧスイッチをＯＮにしたときのフューエルレシーバゲージの状態を点検する。

              基準:
              セグメントがE以下を指す

              ■ 注 意 ■
              セグメントが落ち着くまで待つ。

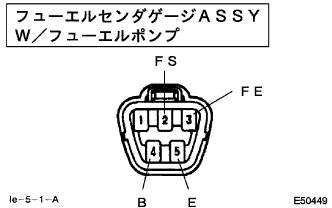

              3. E050449

            3. ＳＳＴを使用して、指針がＥを指している状態からフューエルセンダゲージＡＳＳＹの車両側コネクターの２（ＦＳ）端子←→３（ＦＥ）端子間を短絡したときのフューエルレシーバゲージの指針の状態を点検する。

              SST
              09843-18020

              基準:
              セグメントがF以上を指す

              ■ 注 意 ■
              セグメントが落ち着くまで待つ。



          1. オイルプレッシャウォーニング点検

            1. 作動点検


              1. エンジンオイルプレッシャスイッチＡＳＳＹのコネクターを切り離す。

              2. ＩＧスイッチをＯＮにする。

              3. ＳＳＴを使用して、車両ワイヤハーネスコネクター端子をボデーアースと短絡させたときのオイルプレッシャウォーニングランプの状態を点検する。

                SST
                09843-18020

                基準:
                ウォーニングランプが点灯する



            1. エンジンオイルプレッシャスイッチＡＳＳＹ点検

              1. 導通点検


                1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、エンジンオイルプレッシャスイッチ端子←→ボデーアース間の導通を点検する。

                  SST
                  09082-00030
                  09083-00150

                  基準:
                  エンジン停止時······導通あり
                  エンジン回転時······導通なし



              1. Ａ／Ｔリバースウォーニングブザー点検


                1. 作動点検

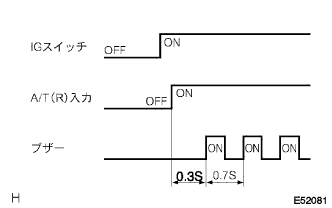

                    2. E052081

                  1. ＩＧスイッチＯＮ、シフトレバーをＲレンジにシフトしたときにブザー（断続音）が鳴ることを確認する。



                1. キー抜き忘れウォーニングブザー点検


                  1. 作動点検

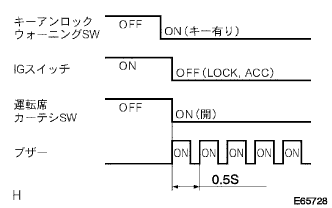

                      2. E065728

                    1. 運転席ドアを開けた状態でＩＧキーを挿し込み、ＩＧスイッチがＯＦＦ（ＬＯＣＫ、ＡＣＣ）のときにブザー（断続音）が鳴ることを確認する。

                      □ 参 考 □
                      ブザー優先順位は、キー抜き忘れ＞ライト消し忘れ。



                  1. ライト消し忘れウォーニングブザー点検


                    1. 作動点検


                      1. テールスイッチＯＮ、運転席側ドアを開けた状態でＩＧキーを抜いたとき、ブザー（連続音）が鳴ることを確認する。

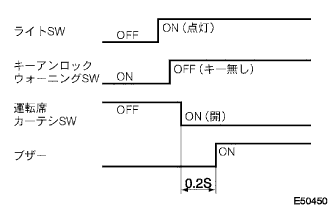

                        2. E050450

                      2. ブザーが吹鳴している状態から次のいずれかの操作を行ったとき、ブザーの吹鳴が止まることを点検する。

                        基準:
                        テールスイッチをOFFにする
                        運転席側のドアを閉める
                        IGキーをシリンダに挿す

                        □ 参 考 □
                        ブザー優先順位は、キー抜き忘れ＞ライト消し忘れ。
