ワイパ&ウォッシャーシステム 単体点検 |
| 1. ウインドシールド ワイパ スイッチASSY（リヤワイパあり） |
導通点検
 |

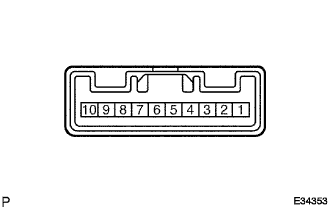

ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター各端子間の導通を点検する。
| 切り替え | 端子番号（端子名） | 導通 |
|---|---|---|
| ＭＩＳＴ | ３（＋Ｂ）←→４（＋１） | あり |
| ＯＦＦ | ４（＋１）←→５（＋Ｓ） | あり |
| ＩＮＴ | ４（＋１）←→５（＋Ｓ） | あり |
| ＬＯ | ３（＋Ｂ）←→４（＋１） | あり |
| ＨＩ | ３（＋Ｂ）←→２（＋２） | あり |
| 切り替え | 端子番号（端子名） | 導通 |
|---|---|---|
| ＯＦＦ | ７（Ｗ）←→６（ＥＷ） | なし |
| ＯＮ | ７（Ｗ）←→６（ＥＷ） | あり |
| 切り替え | 端子番号（端子名） | 導通 |
|---|---|---|
| ＷＡＳＨ | ８（ＷＲ）←→６（ＥＷ） | あり |
| ＯＦＦ | ８（ＷＲ）←→９（＋１Ｒ）←→１０（Ｃ１Ｒ）←→６（ＥＷ） | いずれもなし |
| ＩＮＴ | １０（Ｃ１Ｒ）←→６（ＥＷ） | あり |
| ＯＮ | ９（＋１Ｒ）←→６（ＥＷ） | あり |
| ＯＮ＋ＷＡＳＨ | ８（ＷＲ）←→９（＋１Ｒ）←→６（ＥＷ） | あり |

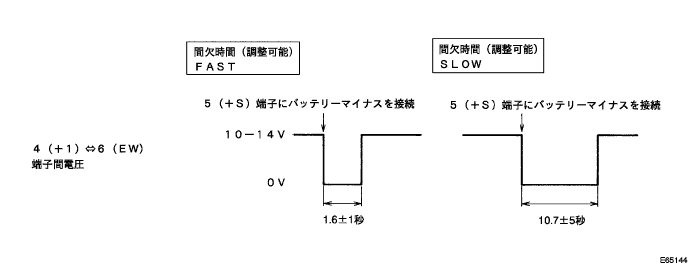

間欠作動点検（フロントワイパ）
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクターの４（＋１）端子にＳＳＴのプラス端子、６（ＥＷ）端子にＳＳＴのマイナス端子を接続する。
コネクターの３（＋Ｂ）端子にバッテリーのプラス、６（ＥＷ）端子と５（＋Ｓ）端子にバッテリーのマイナスを接続する。
フロントワイパスイッチをＩＮＴにする。
コネクターの５（＋Ｓ）端子に５秒間バッテリーのプラスを接続する。

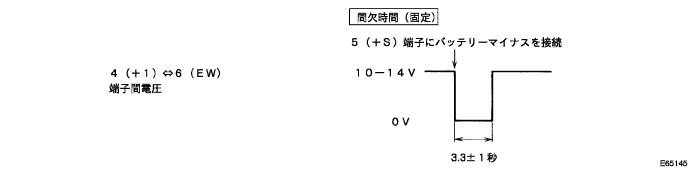

コネクターの５（＋Ｓ）端子にバッテリーのマイナスを接続して、間欠ワイパリレーを作動させたときの４（＋１）端子と６（ＥＷ）端子間の電圧を点検する。

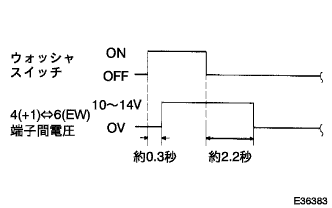

作動点検（フロントウォッシャ）
フロントワイパスイッチをＯＦＦにする。
コネクターの３（＋Ｂ）端子にバッテリーのプラス、５（＋Ｓ）端子と６（ＥＷ）端子にバッテリーのマイナスを接続する。
 |
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクターの４（＋１）端子にＳＳＴのプラス端子、６（ＥＷ）端子にＳＳＴのマイナス端子を接続し、ウォッシャスイッチをＯＮ、ＯＦＦしたときの４（＋１）端子と６（ＥＷ）端子間の電圧を点検する。
| 2. ウインドシールド ワイパ スイッチASSY（リヤワイパなし） |
導通点検
|
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター各端子間の導通を点検する。
| 切り替え | 端子番号（端子名） | 導通 |
|---|---|---|
| ＭＩＳＴ | ３（＋Ｂ）←→４（＋１） | あり |
| ＯＦＦ | ４（＋１）←→５（＋Ｓ） | あり |
| ＩＮＴ | ４（＋１）←→５（＋Ｓ） | あり |
| ＬＯ | ３（＋Ｂ）←→４（＋１） | あり |
| ＨＩ | ３（＋Ｂ）←→２（＋２） | あり |
| 切り替え | 端子番号（端子名） | 導通 |
|---|---|---|
| ＯＦＦ | ７（Ｗ）←→６（ＥＷ） | なし |
| ＯＮ | ７（Ｗ）←→６（ＥＷ） | あり |
間欠作動点検（フロントワイパ）
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクターの４（＋１）端子にＳＳＴのプラス端子、６（ＥＷ）端子にＳＳＴのマイナス端子を接続する。
コネクターの３（＋Ｂ）端子にバッテリーのプラス、６（ＥＷ）端子と５（＋Ｓ）端子にバッテリーのマイナスを接続する。
フロントワイパスイッチをＩＮＴにする。
コネクターの５（＋Ｓ）端子に５秒間バッテリーのプラスを接続する。
コネクターの５（＋Ｓ）端子にバッテリーのマイナスを接続して、間欠ワイパリレーを作動させたときの４（＋１）端子と６（ＥＷ）端子間の電圧を点検する。
作動点検（フロントウォッシャ）
フロントワイパスイッチをＯＦＦにする。
コネクターの３（＋Ｂ）端子にバッテリーのプラス、５（＋Ｓ）端子と６（ＥＷ）端子にバッテリーのマイナスを接続する。
|
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクターの４（＋１）端子にＳＳＴのプラス端子、６（ＥＷ）端子にＳＳＴのマイナス端子を接続し、ウォッシャスイッチをＯＮ、ＯＦＦしたときの４（＋１）端子と６（ＥＷ）端子間の電圧を点検する。
| 3. ウインドシールド ワイパ モータASSY（寒冷地なし） |
ＬＯ作動点検
 |

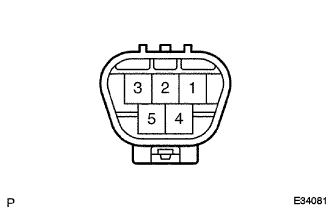

コネクターの５（＋１）端子にバッテリーのプラス、４（Ｅ）端子にバッテリーのマイナスを接続したとき、ウインドシールドワイパモータＡＳＳＹが低速（ＬＯ）で作動することを確認する。
ＨＩ作動点検
コネクターの３（＋２）端子にバッテリーのプラス、４（Ｅ）端子にバッテリーのマイナスを接続したとき、ウインドシールドワイパモータＡＳＳＹが高速（ＨＩ）で作動することを確認する。

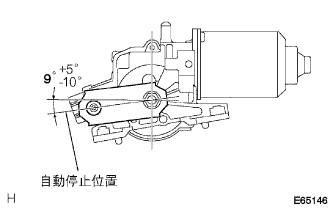

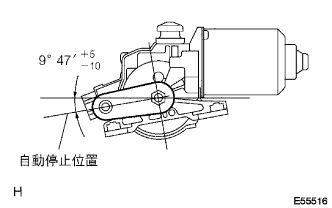

自動停止位置作動点検
コネクターの５（＋１）端子にバッテリーのプラス、４（Ｅ）端子にバッテリーのマイナスを接続し、ウインドシールドワイパモータＡＳＳＹを低速（ＬＯ）で回転させた状態で５（＋１）端子の接続をはずし、ウインドシールドワイパモータＡＳＳＹを作動途中で停止させる。
 |
ＳＳＴを使用して、コネクターの５（＋１）端子と１（Ｓ）端子を短絡し、２（Ｂ）端子にバッテリーのプラスを接続したときウインドシールドワイパモータＡＳＳＹが低速（ＬＯ）で再び作動し、自動停止する位置を点検する。
| 4. ウインドシールド ワイパ モータASSY（寒冷地仕様車） |
ＬＯ作動点検
|
コネクターの５（＋１）端子にバッテリーのプラス、４（Ｅ）端子にバッテリーのマイナスを接続したとき、ウインドシールドワイパモータＡＳＳＹが低速（ＬＯ）で作動することを確認する。
ＨＩ作動点検
コネクターの３（＋２）端子にバッテリーのプラス、４（Ｅ）端子にバッテリーのマイナスを接続したとき、ウインドシールドワイパモータＡＳＳＹが高速（ＨＩ）で作動することを確認する。
自動停止位置作動点検
コネクターの５（＋１）端子にバッテリーのプラス、４（Ｅ）端子にバッテリーのマイナスを接続し、ウインドシールドワイパモータＡＳＳＹを低速（ＬＯ）で回転させた状態で５（＋１）端子の接続をはずし、ウインドシールドワイパモータＡＳＳＹを作動途中で停止させる。
 |
ＳＳＴを使用して、コネクターの５（＋１）端子と１（Ｓ）端子を短絡し、２（Ｂ）端子にバッテリーのプラスを接続したときウインドシールドワイパモータＡＳＳＹが低速（ＬＯ）で再び作動し、自動停止する位置を点検する。
| 5. リヤワイパ モータASSY（車名プロボックス） |
作動点検
 |

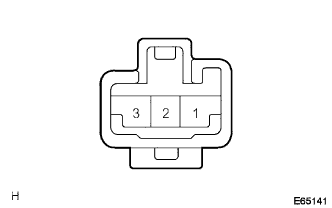

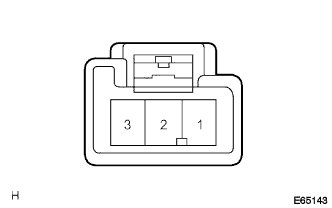

コネクターの３（＋Ｂ）端子にバッテリーのプラス、１（ＬＳ）端子にバッテリーのマイナスを接続し、リヤワイパモータが作動することを確認する。
自動停止位置作動点検
コネクターの３（＋Ｂ）端子にバッテリーのプラス、１（ＬＳ）端子にバッテリーのマイナスを接続する。
モータを回転させた状態で３（＋Ｂ）端子と１（ＬＳ）端子の接続をはずし、モータを作動途中で停止させる。
 |

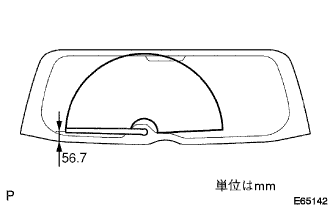

３（＋Ｂ）端子にバッテリーのプラスを接続したときモータが再び作動し、図の位置でブレードが自動停止することを確認する。
| 6. リヤワイパ モータASSY（車名サクシード） |
作動点検
 |
コネクターの１（＋Ｂ）端子にバッテリーのプラス、３（ＬＳ）端子にバッテリーのマイナスを接続し、リヤワイパモータが作動することを確認する。
自動停止位置作動点検
コネクターの１（＋Ｂ）端子にバッテリーのプラス、３（ＬＳ）端子にバッテリーのマイナスを接続する。
モータを回転させた状態で１（＋Ｂ）端子と３（ＬＳ）端子の接続をはずし、モータを作動途中で停止させる。
 |

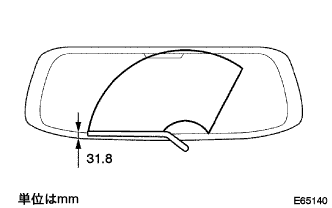

１（＋Ｂ）端子にバッテリーのプラスを接続したときモータが再び作動し、図の位置でブレードが自動停止することを確認する。
