ワイパ&ウォッシャーシステム  車上点検




  1. ウインドシールドウオツシヤモータ　＆　ポンプＡＳＳＹ（リヤワイパーなし）


    1. 作動点検


      1. ウオツシヤモータ　＆　ポンプをウォッシャージャーＡＳＳＹに取り付けた状態で、ウォッシャージャーにウォッシャ液を入れる。

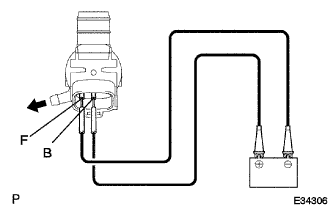

        2. E034306

      2. ウオツシヤモータ　＆　ポンプのＢ端子にバッテリーのプラス、Ｆ端子にバッテリーのマイナスを接続したとき、ウォッシャ液が圧送されることを確認する。



    1. ウインドシールドウオツシヤモータ　＆　ポンプＡＳＳＹ（リヤワイパーあり）


      1. 作動点検


        1. ウオツシヤモータ　＆　ポンプをウォッシャージャーＡＳＳＹに取り付けた状態で、ウォッシャージャーにウォッシャ液を入れる。

        2. ウオツシヤモータ　＆　ポンプのＢ端子にバッテリーのプラス、Ｆ端子にバッテリーのマイナスを接続したとき、フロント側からウォッシャ液が圧送されることを確認する。

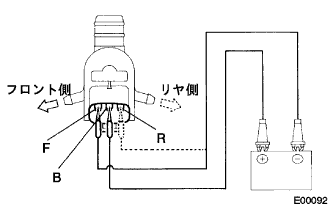

          3. E000092

        3. ウオツシヤモータ　＆　ポンプのＢ端子にバッテリーのプラス、Ｒ端子にバッテリーのマイナスを接続したとき、リヤ側からウォッシャ液が圧送されることを確認する。
