準備品一覧

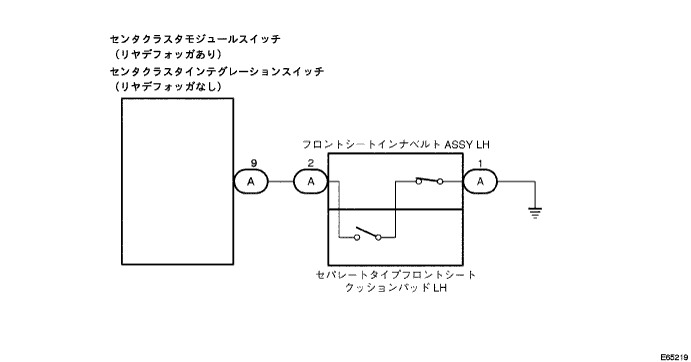

回路図

点検手順

1. 作動点検

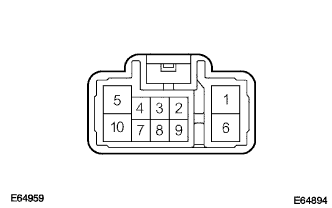

   1. コネクターの１端子にバッテリーのマイナス、７端子にバッテリーのプラスを接続したときの、助手席シートベルトウォーニングランプの状態を点検する。



      基準:

      ウォーニングランプが点滅する





      Ａ	ＯＫ
      Ｂ	ＮＧ（リヤデフォッガ付き）
      Ｃ	ＮＧ（リヤデフォッガなし）

B	センタクラスタモジュール スイッチ交換
C	センタ クラスタ インテグレーション スイッチ交換

A

SST

09082-00030
09083-00150
09843-18020

1. 作動点検


   1. フロントシートインナベルトＡＳＳＹ　ＬＨのコネクターを切り離す。


   2. セパレートタイプフロントシートスッションパッドＬＨのコネクターを切り離す。

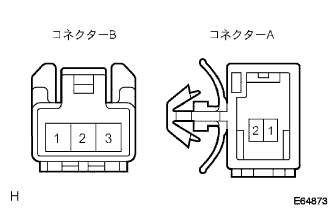

   3. ＳＳＴを使用して、コネクターＢの１端子←→３端子間を短絡する。






   4. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクターＡの端子間の導通を点検する。


      基準:

      フリー時·············導通ありタングプレートセット時······導通なし


NG	フロントシート インナベルトASSY LH交換

OK

SST

09082-00030
09083-00150

1. 抵抗値点検


   1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、助手席シート着座位置に乗員が座ったときの、コネクター端子間の抵抗値を点検する。


      基準:

      １００Ω以下


   2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、助手席シート何も載せていないときの、コネクター端子間の抵抗値を点検する。


      基準:

      １ＭΩ以上


NG	セパレートタイプ フロントシートクッション カバー LH交換

OK
ワイヤハーネスまたはコネクター修理または交換
