メーター&ゲージシステム（1NZ-FE/2NZ-FE/1ND-TV）    キー抜き忘れウォーニングブザーまたはライト消し忘れ防止ウォーニングブザーが作動しない

準備品一覧


回路図

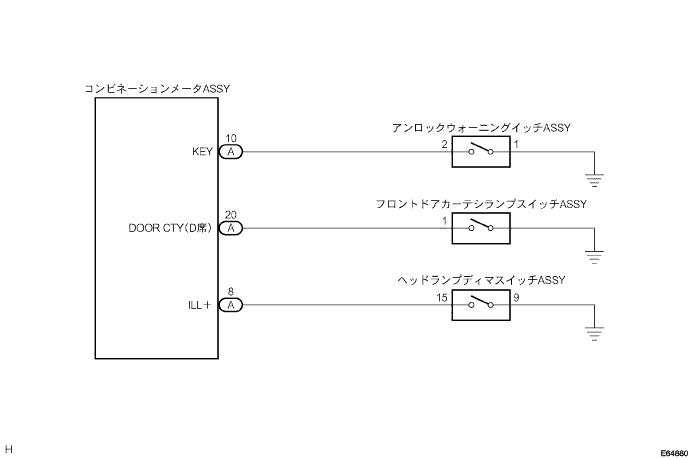

E064880



点検手順

手順1ブザー吹鳴個所確認

  1. ブザー作動点検

    1. ブザーが作動しない箇所を確認する。

      基準:


      Ａ
      		すべてのウォーニングブザー
      Ｂ
      		ライト消し忘れウォーニングブザー
      Ｃ
      		キー抜き忘れ防止ウォーニング



B
手順 2 へ

C
手順 6 へ
A

コンビネーションメータASSY点検および交換

手順2ヘッドランプ デイマ スイッチASSY単体点検
SST
09082-00030
09083-00150


  1. 導通点検

    1. ヘッドランプディマスイッチＡＳＳＹのコネクターを切り離す。

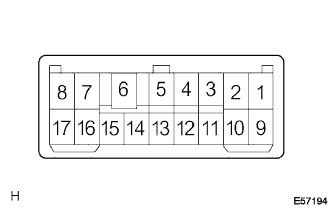

      2. E057194

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター各端子間の導通を点検する。

      基準:

      切り替え
      		端子番号（端子名）
      		基準
      ＯＦＦ
      		15(T)←→13(A)←→9(EL)
      		いずれも導通なし
      ＴＡＩＬ
      		15(T)←→9(EL)
      		導通あり
      ＨＥＡＤ
      		15(T)←→9(EL)
      		導通あり
      ＨＥＡＤ
      		15(T)←→9(EL)
      		導通あり



NG
ヘッドランプ デイマ スイッチASSY交換
OK


手順3フロントドア カーテシランプ スイッチASSY単体点検
SST
09082-00030
09083-00150

  1. 導通点検

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、シャフトを押し込んだときのコネクター端子とブラケット間の導通を点検する。

      基準:
      シャフトを押し込まないとき········導通あり
      シャフトを押し込んだとき·········導通なし



NG
フロントドア カーテシランプ スイッチASSY交換
OK


手順4ワイヤハーネスまたはコネクター点検（コンビネーションメータASSYーヘッドランプディマスイッチASSY）
（点検要領および注意事項は参照）
SST
09082-00030
09083-00150


  1. 導通点検

    1. コンビネーションメータＡＳＳＹのコネクターを切り離す。

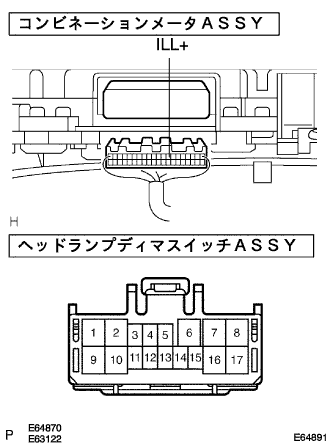

      2. E064891

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コンビネーションメータＡＳＳＹ←→ヘンドランプディマスイッチＡＳＳＹ間ワイヤハーネスの導通を点検する。（端子配列は参照）

      基準:

      テスター接続
      		項目
      		基準
      ILL+(A8)←→15(T)
      		導通
      		導通あり



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順5ワイヤハーネスまたはコネクター点検（コンビネーションメータASSYーフロントドアカーテシランプスイッチASSY）
（点検要領および注意事項は参照）
SST
09082-00030
09083-00150


  1. 導通点検

    1. フロントドアカーテシランプスイッチＡＳＳＹのコネクターを切り離す。



      2. E064892

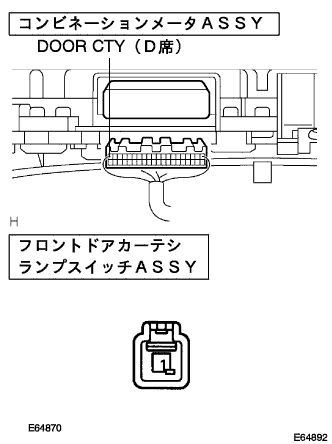

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コンビネーションメータＡＳＳＹ←→フロントドアカーテシランプスイッチＡＳＳＹ間ワイヤハーネスの導通を点検する。（端子配列は参照）

      基準:

      テスター接続
      		項目
      		基準
      DOORCTY(D席)←→1
      		導通
      		導通あり



NG
ワイヤハーネスまたはコネクター修理または交換
OK

コンビネーションメータASSY点検および交換

手順6アンロックウォーニング スイッチASSY単体点検
SST
09082-00030
09083-00150

  1. 導通点検

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ピンを押し込んだときのコネクター端子とブラケット間の導通を点検する。

      基準:
      ピンを押し込まないとき········導通なし
      ピンを押し込んだとき·········導通あり



NG
アンロックウォーニング スイッチASSY交換
OK


手順7フロントドア カーテシランプ スイッチASSY単体点検
SST
09082-00030
09083-00150

  1. 導通点検

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、シャフトを押し込んだときのコネクター端子とブラケット間の導通を点検する。

      基準:
      シャフトを押し込まないとき········導通なし
      シャフトを押し込んだとき·········導通あり



NG
フロントドア カーテシランプ スイッチASSY交換
OK


手順8ワイヤハーネスまたはコネクター点検（コンビネーションメータASSYーアンロックウォーニングスイッチASSY）
（点検要領および注意事項は参照）
SST
09082-00030
09083-00150


  1. 導通点検

    1. アンロックウォーニングスイッチＡＳＳＹのコネクターを切り離す。

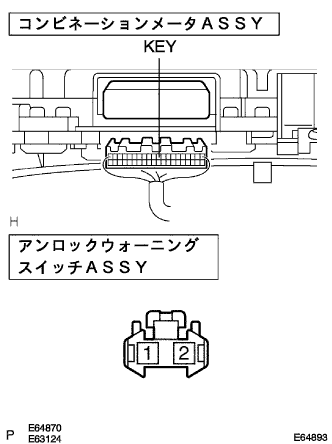

      2. E064893

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コンビネーションメータＡＳＳＹ←→アンロックウォーニングスイッチＡＳＳＹ間ワイヤハーネスの導通を点検する。（端子配列は参照）

      基準:

      テスター接続
      		項目
      		基準
      KEY(A10)←→2
      		導通
      		導通あり



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順9ワイヤハーネスまたはコネクター点検（コンビネーションメータASSYーフロントドアカーテシランプスイッチASSY）
（点検要領および注意事項は参照）
SST
09082-00030
09083-00150


  1. 導通点検

    1. フロントドアカーテシランプスイッチＡＳＳＹのコネクターを切り離す。



      2. E064892

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コンビネーションメータＡＳＳＹ←→フロントドアカーテシランプスイッチＡＳＳＹ間ワイヤハーネスの導通を点検する。（端子配列は参照）

      基準:

      テスター接続
      		項目
      		基準
      DOORCTY(D席)←→1
      		導通
      		導通あり



NG
ワイヤハーネスまたはコネクター修理または交換
OK

コンビネーションメータASSY点検および交換
