メーター&ゲージシステム（1NZ-FE/2NZ-FE/1ND-TV）    A/Tリバースウォーニングブザーが作動しない

準備品一覧

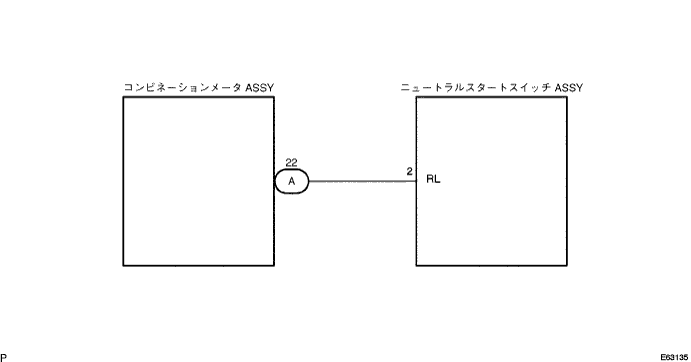

回路図



E063135



点検手順

手順1ブザー吹鳴個所確認

  1. 作動しないウォーニングブザーを確認する。

    基準:


    Ａ
    		Ａ／Ｔリバースウォーニングブザー
    Ｂ
    		すべてのウォーニングブザー



B
コンビネーションメータASSY点検および交換
A


手順2シフトインジケータ作動点検

  1. ＩＧスイッチをＯＮにし、シフトレバーをＲレンジにしたときＡ／Ｔシフトポジションインジケータの”Ｒ”が点灯することを確認する。

    基準:


    Ａ
    		点灯しない
    Ｂ
    		点灯する



B
コンビネーションメータASSY点検および交換
A


手順3ニュートラルスタート スイッチASSY点検
SST
09082-00030
09083-00150

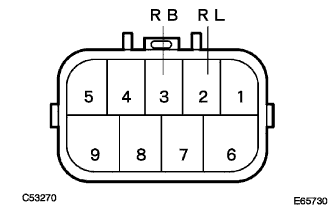

  1. 導通点検



      E065730

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ニュートラルスタートスイッチＡＳＳＹの各端子間の導通を点検する。

      テスター接続
      		端子番号
      		導通
      Ｒレンジ
      		ＲＬ←→ＲＢ
      		同通あり



NG
ニュートラルスタート スイッチASSY交換
OK

ワイヤハーネスまたはコネクター点検および交換
