メーター&ゲージシステム（1NZ-FE/2NZ-FE/1ND-TV）    運転席シートベルウォーニングランプが作動しない

準備品一覧

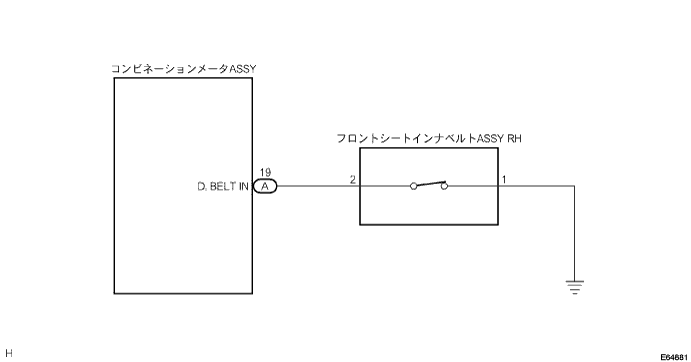

回路図



E064881



点検手順

手順1運転席シートベルトウォーニングランプ点検
SST
09843-18040

  1. 作動点検

    1. ＩＧスイッチをＯＮにする。

    2. ＳＳＴを使用して、コンビネーションメータＡＳＳＹのＤ．ＢＥＬＴ　ＩＮ（Ａ１９）端子をボデーアースと短絡させたときの運転席シートベルトウォーニングランプの状態を点検する。（端子配列は参照）

      基準:
      ウォーニングランプが点滅する

      ■ 注 意 ■
      コネクターを接続した状態で、コネクターの裏側から点検する。



NG
コンビネーションメータASSY点検および交換
OK


手順2フロントシート インナベルトASSY RH単体点検
SST
09082-00030
09083-00150


  1. 導通点検

    1. フロントシートインナベルトＡＳＳＹ　ＲＨのコネクターを切り離す。

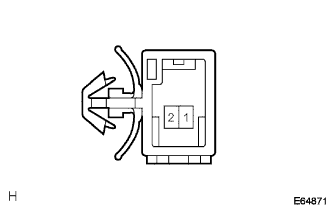

      2. E064871

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター端子間の導通を点検する。

      基準:

      フリー時····················導通あり
      タングプレートセット時·······導通なし



NG
フロントシート インナベルトASSY RH交換
OK

ワイヤハーネスまたはコネクター修理または交換
