準備品一覧

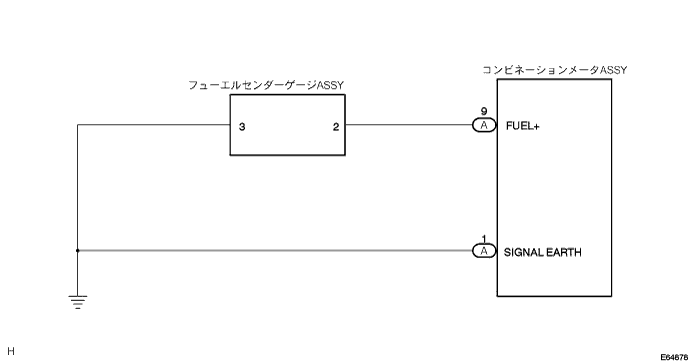

回路図

点検手順

SST

09082-00030
09083-00150

1. 抵抗値点検


   ■ 警 告 ■

   火気に十分注意する。

   1. フューエルセンダゲージＡＳＳＹのコネクターを切り離す。


   2. フロートがスムースに動くことを確認する。

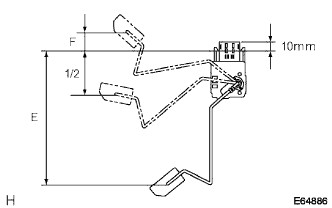

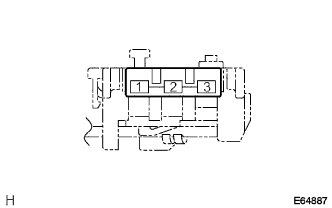

   3. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、フロートの位置をＥ点－Ｆ点間で変化させたときのコネクター２端子間←→の３端子間の抵抗を点検する。また、抵抗値が連続的に変化することを点検する。


      基準値:




      レベル	フロートの位置	基準値
      Ｆ	-19.8±3ｍｍ	4.0±1Ω
      １／２	46.4±3ｍｍ	55.0±3Ω
      Ｅ	149.1±3ｍｍ	107.0±1Ω

NG	フューエルセンダゲージASSY交換

OK

（点検要領および注意事項は参照）

SST

09082-00030
09083-00150

1. 導通点検

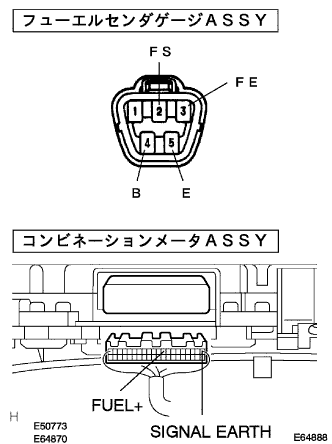

   1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、フューエルセンダゲージＡＳＳＹ←→コンビネーションメータＡＳＳＹ間ワイヤハーネスの導通を点検する。


      基準:




      テスター接続	項目	基準
      FS(2)←→FUEL+(A9)	導通	導通あり
      FE(3)←→SIGNALEARTH(A1)	導通	導通あり

NG	ワイヤハーネスまたはコネクター修理または交換

OK
コンビネーションメータASSY交換
