Система контрольно-измерительных приборов (1NZ-FE/2NZ-FE/1ND-TV)    Неисправность контрольной лампы температуры охлаждающей жидкости

Список инструментов

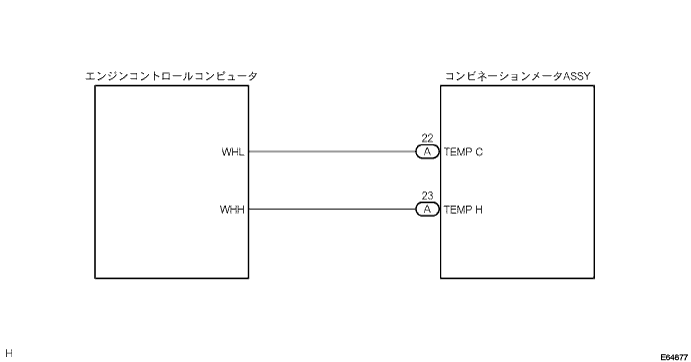

Схема соединений



E064877



Процедура проверки

Шаг 1 Считывание данных S2000 (Электронный блок управления двигателем)
SST (Специнструмент)
09991-60101
09991-60300

  1. Используя SST, следуйте инструкциям на экране, чтобы открыть окно «Мониторинг данных ЭБУ» и считайте данные компьютера (температура охлаждающей жидкости).

    Критерии:


    [Экран выбора системы: TCCS → Мониторинг данных ЭБУ]
    Наименование параметра
    		 Описание параметра
    		 Условия проверки
    		 Справочное значение
    		 Пункты проверки при отклонении
    Температура охлаждающей жидкости (THW)
    		 Отображает температуру ОЖ. Диапазон: -40 – 215°C
    		 Холодный запуск → Полный прогрев
    		 Постепенное повышение
    		 Напряжение THW (датчик температуры воды)
    Температура охлаждающей жидкости (THW)
    		 Отображает температуру ОЖ. Диапазон: -40 – 215°C
    		 При полном прогреве
    		 80–100 (°C)
    		 Напряжение THW (датчик температуры воды)



НЕ ПОРЯДОК (NG)
Перейти к системе EFI
ПОРЯДОК (OK)


Шаг 2 Проверка комбинации приборов в сборе
SST (Специнструмент)
09082-00030
09083-00150


  1. Проверка функционирования

    1. Переведите замок зажигания в положение ON.

    2. Проверьте напряжение на каждом контакте комбинации приборов в сборе. (Для моделей с бензиновым двигателем)

      Критерии:

      Название контакта (№ контакта)
      		 Напряжение
      		 Критерий
      TEMPC(A22)
      		 10–14 В
      		 Горит контрольная лампа (синяя)
      TEMPH(A23)
      		 10–14 В
      		 Горит контрольная лампа (красная)

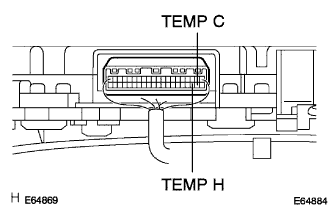

      3. E064884

    3. Используя SST, проверьте состояние контрольной лампы температуры воды при замыкании контактов комбинации приборов на «массу» кузова. (Для моделей с дизельным двигателем) (см. распиновку XX-XXX)

      Критерии:

      Подключение тестера
      		 Критерий
      TEMPC(A22) ←→ Масса кузова
      		 Горит контрольная лампа (синяя)
      TEMPH(A23) ←→ Масса кузова
      		 Горит контрольная лампа (красная)



НЕ ПОРЯДОК (NG)
Проверка и замена комбинации приборов в сборе
ПОРЯДОК (OK)

Проверка и замена жгута проводов или разъемов
