メーター&ゲージシステム（1NZ-FE/2NZ-FE/1ND-TV）    スピードメーター作動不良

準備品一覧

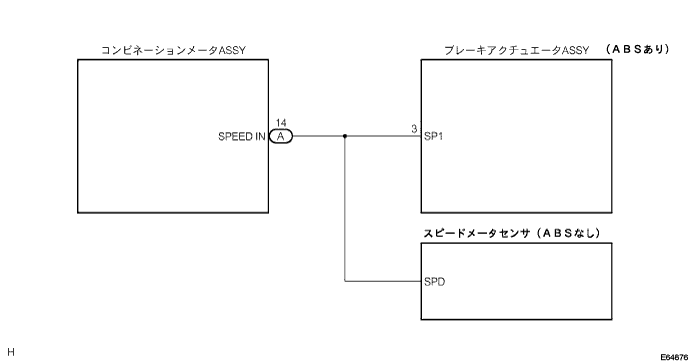

回路図



E064876



点検手順

手順1S2000データ読み取り（ブレーキアクチュエータASSY）
SST
09991-60101
09991-60300

  1. ＳＳＴを使用して、画面表示に従って操作を行い、「ＥＣＵデータモニター」画面を表示させてコンピュータデータを点検する。

    基準:


    ［システム選択画面：ＡＢＳ＆ＢＡ→ＥＣＵデータモニター］
    項目名（記号）
    		項目名解説
    		点検条件
    		画面表示
    		異常箇所
    車両スピード（SPD1）
    		メーター車速を表す0－255km／h
    		1.停止時
    2.一定車速走行時
    		1.0km／h
    2.大きな変動がない
    		ブレーキアクチュエータASSY



NG
アンチロックブレーキシステム［ABS］へ
OK


手順2コンビネーションメータASSY単体点検（SPEED IN電圧）
SST
09082-00030
09083-00150


  1. 電圧点検



      E064882

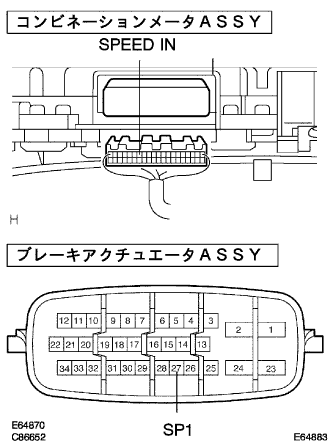

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コンビネーションメータＡＳＳＹの端子電圧を点検する。（端子配列は参照）

      基準:

      テスター接続
      		項目
      		基準
      SPEEDIN(A14)←→ボデーアース
      		電圧
      		10－14Ｖ

      ■ 注 意 ■
      ＩＧスイッチＯＮ、コネクターを接続した状態で、コネクターの裏側から点検する。



NG
コンビネーションメータASSY点検および交換
OK


手順3コンビネーションメータASSY単体点検（SPEED IN）


  1. 波形点検



      E064882
      A005135

    1. オシロスコープを使用して、コンビネーションメータＡＳＳＹ端子の波形を点検する。（端子配列は参照）

      基準:
      図に示す
      項目
      		内容
      測定端子
      		SPEEDIN(A14)←→ボデーアース
      計器セット
      		5V／DIV、20ms／DIV
      測定条件
      		車速約20km／hで走行

      ■ 注 意 ■
      コネクターを接続した状態で、コネクターの裏側から点検する。

      □ 参 考 □
      車速が上がるほど周期が短くなる。



OK
コンビネーションメータASSY点検および交換
NG


手順4車両確認

  1. 車両を確認する。

    Ａ
    		ＡＢＳ付き車
    Ｂ
    		ＡＢＳなし車



B
手順 6 へ
A


手順5ワイヤハーネスまたはコネクター点検（ブレーキアクチュエータASSYーコンビネーションメータASSY）
（点検要領および注意事項は参照）
SST
09082-00030
09083-00150


  1. 導通点検



      E064883

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コンビネーションメータＡＳＳＹ←→スキッドコントロールコンピュータＡＳＳＹ間ワイヤハーネスの導通を点検する。（端子配列は参照）

      基準:

      テスター接続
      		項目
      		基準
      SPEEDIN(A14)←→SP1
      		導通
      		導通あり



NG
ワイヤハーネスまたはコネクター修理または交換
OK

ブレーキ アクチュエータASSY点検および交換

手順6ワイヤハーネスまたはコネクター点検（スピードメータセンサーコンビネーションメータASSY）
SST
09082-00030
09083-00150


  1. 導通点検



      E064885

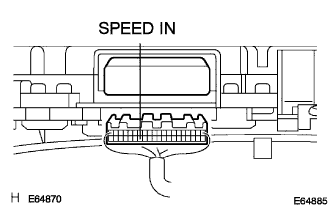

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コンビネーションメータＡＳＳＹ←→スピードメータセンサ間ワイヤハーネスの導通を点検する。

      基準:

      テスター接続
      		項目
      		基準
      SPEEDIN(A14)←→SPD
      		導通
      		導通あり



NG
ワイヤハーネスまたはコネクター修理または交換
OK

スピードメータ センサ交換
