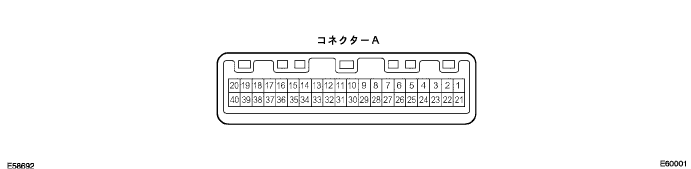

Система контрольно-измерительных приборов (1NZ-FE/2NZ-FE/1ND-TV) Распиновка разъемов ЭБУ |
| Обозначение клеммы ［№ клеммы］ |
Ввод/Вывод |
Параметр |
Условия измерения |
Эталонное значение |
|---|---|---|---|---|
| SIGNAL EARTH ↔ Масса кузова ［A1 ↔ Масса кузова］ |
－ |
Проводимость |
Постоянно |
Есть проводимость |
| SP－ ↔ Масса кузова ［A2 ↔ Масса кузова］ |
— |
Проводимость |
Постоянно |
Есть проводимость |
| POWER EARTH ↔ Масса кузова ［A3 ↔ Масса кузова］ |
－ |
Проводимость |
Постоянно |
Есть проводимость |
| CHG+ ↔ Масса кузова ［A5 ↔ Масса кузова］ |
Вход |
Напряжение |
Зажигание (IG): OFF → ON |
Ниже 1В → 10－14В |
| +B ↔ Масса кузова ［A6 ↔ Масса кузова］ |
Вход |
Напряжение |
Постоянно |
10－14В |
| IG1 ↔ Масса кузова ［A7 ↔ Масса кузова］ |
Вход |
Напряжение |
Зажигание (IG): OFF → ON |
Ниже 1В → 10－14В |
| ILL+ ↔ Масса кузова ［A8 ↔ Масса кузова］ |
Вход |
Напряжение |
Выключатель освещения: OFF → ON |
Ниже 1В → 10－14В |
| FUEL+ ↔ Масса кузова ［A9 ↔ Масса кузова］ |
Вход |
Напряжение |
Зажигание ON, бак: Полный → Пустой |
Ниже 1В → 4－7В |
| KEY ↔ Масса кузова ［A10 ↔ Масса кузова］ |
Вход |
Напряжение |
Ключ в замке: Да → Нет |
Ниже 1В → 10－14В |
| AIRBAG ↔ Масса кузова ［A12 ↔ Масса кузова］ |
Вход |
Осциллограмма |
Индикатор SRS: Горит → Гаснет |
Генерация импульсов |
| SPEED IN ↔ Масса кузова ［A14 ↔ Масса кузова］ |
Вход |
Осциллограмма |
Зажигание ON, медленно вращать ведущие колеса |
Генерация импульсов （Осц. 1） |
| 4P OUT ↔ Масса кузова ［A15 ↔ Масса кузова］ |
Выход |
Осциллограмма |
Зажигание ON, медленно вращать ведущие колеса |
Генерация импульсов （Осц. 1） |
| P.BELT IN ↔ Масса кузова ［A17 ↔ Масса кузова］ |
Вход |
Напряжение |
Зажигание ON, пассажир сидит, ремень: Отстегнут → Пристегнут |
Ниже 1В → 10－14В |
| P.BELT OUT ↔ Масса кузова ［A18 ↔ Масса кузова］ |
Выход |
Напряжение |
Индикатор ремня пассажира: Мигает → Гаснет |
Ниже 1В ↔ 10－14В → Ниже 1В |
| D.BELT IN ↔ Масса кузова ［A19 ↔ Масса кузова］ |
Вход |
Напряжение |
Зажигание ON, ремень водителя: Отстегнут → Пристегнут |
Ниже 1В → 10－14В |
| DOOR CTY (Водитель) ↔ Масса кузова ［A20 ↔ Масса кузова］ |
Вход |
Напряжение |
Дверь водителя: Открыта → Закрыта |
Ниже 1В → 10－14В |
| BEAM－ ↔ Масса кузова ［A21 ↔ Масса кузова］ |
Вход |
Напряжение |
Индикатор дальнего света: Горит → Гаснет |
Ниже 1В → 10－14В |
| TEMP C ↔ Масса кузова ［A22 ↔ Масса кузова］ |
Вход |
Напряжение |
Зажигание ON, индикатор LOW TEMP: Горит → Гаснет |
Дизель: < 1В → 10-14В Бензин: 10-14В → < 1В |
| TEMP H ↔ Масса кузова ［A23 ↔ Масса кузова］ |
Вход |
Напряжение |
Зажигание ON, индикатор HI TEMP: Горит → Гаснет |
Дизель: < 1В → 10-14В Бензин: 4-8В → < 1В |
| OIL ↔ Масса кузова ［A24 ↔ Масса кузова］ |
Вход |
Напряжение |
Индикатор давления масла: Горит → Гаснет |
Ниже 1В → 10－14В |
| CHG－ ↔ Масса кузова ［A25 ↔ Масса кузова］ |
Вход |
Напряжение |
Индикатор заряда АКБ: Горит → Гаснет |
Ниже 1В → 10－14В |
| TURN－R ↔ Масса кузова ［A26 ↔ Масса кузова］ |
Вход |
Напряжение |
Указатель поворота (П): Выкл → Мигает |
Ниже 1В → 1В ↔ 10－14В |
| ABS ↔ Масса кузова ［A27 ↔ Масса кузова］ (С системой ABS) |
Вход |
Напряжение |
Индикатор ABS: Горит → Гаснет |
4-8В → Ниже 2В |
| GLOW ↔ Масса кузова ［A28 ↔ Масса кузова］ (Дизельные двигатели) |
Вход |
Напряжение |
Индикатор свечей накала: Горит → Гаснет |
Ниже 1В → 10－14В |
| FILTER ↔ Масса кузова ［A29 ↔ Масса кузова］ (Дизельные двигатели) |
Вход |
Напряжение |
Индикатор топл. фильтра: Горит → Гаснет |
Ниже 1В → 10－14В |
| CHECK E/G ↔ Масса кузова ［A30 ↔ Масса кузова］ |
Вход |
Напряжение |
Check Engine: Горит → Гаснет (при погасшем индикаторе заряда) |
Ниже 1В → 10－14В |
| DOOR CTY (кроме водит.) ↔ Масса кузова ［A31 ↔ Масса кузова］ |
Вход |
Напряжение |
Любая дверь кроме водительской: Открыта → Закрыта (вод. закрыта) |
Ниже 1В → 10－14В |
| O/D OFF ↔ Масса кузова ［A32 ↔ Масса кузова］ (Модели с АКПП) |
Вход |
Напряжение |
Индикатор O/D OFF: Горит → Гаснет |
Ниже 1В → 10－14В |
| TURN－L ↔ Масса кузова ［A33 ↔ Масса кузова］ |
Вход |
Напряжение |
Указатель поворота (Л): Выкл → Мигает |
Ниже 1В → 1В ↔ 10－14В |
| A/T－P ↔ Масса кузова ［A34 ↔ Масса кузова］ (АКПП) |
Вход |
Напряжение |
Индикатор положения "P": Горит → Гаснет |
Ниже 1В → 10－14В |
| A/T－R ↔ Масса кузова ［A35 ↔ Масса кузова］ (АКПП) |
Вход |
Напряжение |
Индикатор положения "R": Горит → Гаснет |
Ниже 1В → 10－14В |
| A/T－N ↔ Масса кузова ［A36 ↔ Масса кузова］ (АКПП) |
Вход |
Напряжение |
Индикатор положения "N": Горит → Гаснет |
Ниже 1В → 10－14В |
| A/T－D ↔ Масса кузова ［A37 ↔ Масса кузова］ (АКПП) |
Вход |
Напряжение |
Индикатор положения "D": Горит → Гаснет |
Ниже 1В → 10－14В |
| A/T－2 ↔ Масса кузова ［A38 ↔ Масса кузова］ (АКПП) |
Вход |
Напряжение |
Индикатор положения "2": Горит → Гаснет |
Ниже 1В → 10－14В |
| A/T－L ↔ Масса кузова ［A39 ↔ Масса кузова］ (АКПП) |
Вход |
Напряжение |
Индикатор положения "L": Горит → Гаснет |
Ниже 1В → 10－14В |
| BRAKE ↔ Масса кузова ［A40 ↔ Масса кузова］ (С системой ABS) |
Вход |
Напряжение |
Индикатор тормозной системы: Горит → Гаснет |
4-8В → Ниже 2В |
| BRAKE ↔ Масса кузова ［A40 ↔ Масса кузова］ (Без системы ABS) |
Вход |
Напряжение |
Индикатор тормозной системы: Горит → Гаснет |
Ниже 1В → 10-14В |
 |
Осциллограмма 1
| Параметр |
Содержание |
|---|---|
| Клеммы замера |
SPEED IN, 4P OUT ↔ Масса кузова |
| Настройки прибора |
5В/дел, 20мс/дел |
| Условия замера |
Движение со скоростью около 20 км/ч |
