回路説明

1. クランクポジションセンサは、クランクアングルセンサプレートとピックアップコイルで構成されています。クランクアングルセンサプレートには上死点検出用に２歯欠歯した５８個の凸部があり、クランクシャフトに取り付けられています。ＮＥシグナルセンサはエンジン１回転に付き５８回の信号を出力します。エンジンコントロールコンピュータはカムポジションセンサのＧ２信号を基に気筒判別とカムシャフトの位相または角度を、またＮＥ信号によりクランクシャフト角とエンジン回転数を検出します。


回路図

点検手順

□ 参 考 □

Ｓ２０００を使用して、フリーズフレームデータを読み取る。フリーズフレームデータには、不具合発生時のエンジン稼動状態の一部を記録してあり、それらの情報がトラブルシュートする際に役立つ。

（点検要領および注意事項は参照）

SST

09082-00030
09083-00150

1. エンジンコントロールコンピュータのコネクタＣおよびクランクポジションセンサのコネクタを切り離す。


2. 断線点検

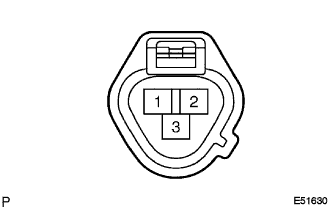

   1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、クランクポジションセンサの車両側コネクタ１（ＮＥ＋）端子←→エンジンコントロールコンピュータの車両側コネクタＣ１１（ＮＥ＋）端子間の導通を点検する。（端子配列は参照）


      基準:

      導通あり


   2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、クランクポジションセンサの車両側コネクタ２（ＮＥ－）端子←→エンジンコントロールコンピュータの車両側コネクタＣ１（ＮＥ－）端子間の導通を点検する。（端子配列は参照）


      基準:

      導通あり


   3. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、クランクポジションセンサの車両側コネクタ３（ＳＮＥ－）端子←→エンジンコントロールコンピュータの車両側コネクタＣ３８（ＳＮＥ－）端子間の導通を点検する。（端子配列は参照）


      基準:

      導通あり


NG	ワイヤハーネスまたはコネクター修理または交換

OK

（点検要領および注意事項は参照）

SST

09082-00030
09083-00150

1. エンジンコントロールコンピュータのコネクタＣおよびクランクポジションセンサのコネクタを切り離す。


2. 短絡点検


   1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、クランクポジションセンサの車両側コネクタ１（ＮＥ＋）端子←→ボデーアース間の導通を点検する。


      基準:

      導通なし


NG	ワイヤハーネスまたはコネクター修理または交換

OK

SST

09082-00030
09083-00150

1. クランクポジションセンサのコネクターを切り離す。


2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、１（ＮＥ＋）端子←→２（ＮＥ－）端子間の抵抗値を測定する。


   基準値:

   1630－2740Ω（20°C時）


NG	クランクポジション センサ交換

OK
エンジンコントロール コンピュータ点検および交換
