ライテイングシステム 単体点検 |
| 1. ヘッドランプ デイマ スイッチASSY |

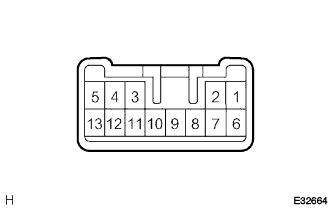

ライトコントロールスイッチ導通点検
 |
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター各端子間の導通を点検する。
| 切り替え | 端子番号（端子名） | 導通 |
|---|---|---|
| OFF | 12（B1）←→6（T1）←→7（RF）←→10（ED） | いずれもなし |
| TAIL | 12（B1）←→6（T1） | あり |
| HEAD | 12（B1）←→6（T1） | あり |
| HEAD | 7（RF）←→10（ED） | あり |
ヘッドランプディマスイッチ導通点検
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター各端子間の導通を点検する。
| 切り替え | 端子番号（端子名） | 導通 |
|---|---|---|
| FLASH | 11（HU）←→10（ED） | あり |
| LOW BEAM | 9（HL）←→10（ED） | あり |
| HI BEAM | 11（HU）←→10（ED） | あり |
ターンシグナルスイッチ導通点検
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター各端子間の導通を点検する。
| 切り替え | 端子番号（端子名） | 導通 |
|---|---|---|
| 右 | 4（E）←→5（TR） | あり |
| ニュートラル | 4（E）←→5（TR）←→3（TL） | いずれもなし |
| 左 | 4（E）←→3（TL） | あり |
| 2. センタクラスタモジュール スイッチ（リヤウィンドゥデフォッガあり） |

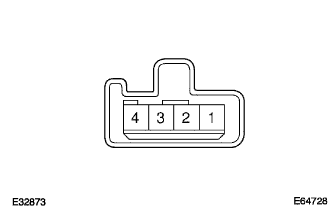

ハザードウォーニングシグナルスイッチ導通点検
 |
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ハザードウォーニングスイッチを操作したときの、４極コネクターの１端子←→２端子間の導通を点検する。
| 3. センタ クラスタ インテグレーション スイッチ（リヤウィンドゥデフォッガなし） |

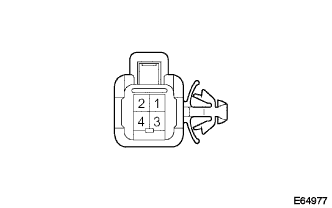

ハザードウォーニングシグナルスイッチ導通点検
|
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ハザードウォーニングスイッチを操作したときの、４極コネクターの１端子←→２端子間の導通を点検する。

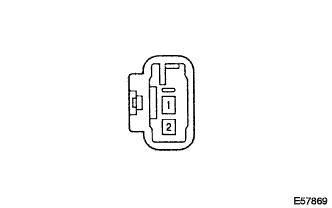

| 4. バックアップランプ スイッチASSY |
導通点検
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター各端子間の導通を点検する。
| 5. ルーム ランプASSY NO.1（ランプ位置フロントルーフ） |
導通点検
 |
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター各端子間およびコネクター端子←→ボデーアース間の導通を点検する。
| 切り替え | 端子番号（端子名） | 導通 |
|---|---|---|
| OFF | － | いずれもなし |
| DOOR | 1（DOOR）←→2（電源） | あり |
| ON | 2（電源）←→ボデーアース | あり |
| 6. ルーム ランプASSY NO.1（ランプ位置ラッゲージルーム） |
導通点検
|
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター各端子間およびコネクター端子←→ボデーアース間の導通を点検する。
| 切り替え | 端子番号（端子名） | 導通 |
|---|---|---|
| OFF | － | いずれもなし |
| DOOR | 1（DOOR）←→2（電源） | あり |
| ON | 2（電源）←→ボデーアース | あり |
| 7. フロントドア カーテシランプ スイッチASSY |
導通点検
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、カーテシランプスイッチを操作したときの、コネクター←→ボデーアース間の導通を点検する。
| 8. リヤドア カーテシランプ スイッチASSY |
導通点検
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、カーテシランプスイッチを操作したときの、コネクター←→ボデーアース間の導通を点検する。
| 9. バックドア ロックASSY |
バックドアカーテシランプスイッチ導通点検
 |
ＳＳＴ（トヨタエレクトリカルテスター）を使用して、バックドアロックＡＳＳＹを操作したときの、コネクターの１←→２端子間の導通を点検する。
