ライテイングシステム  車上点検

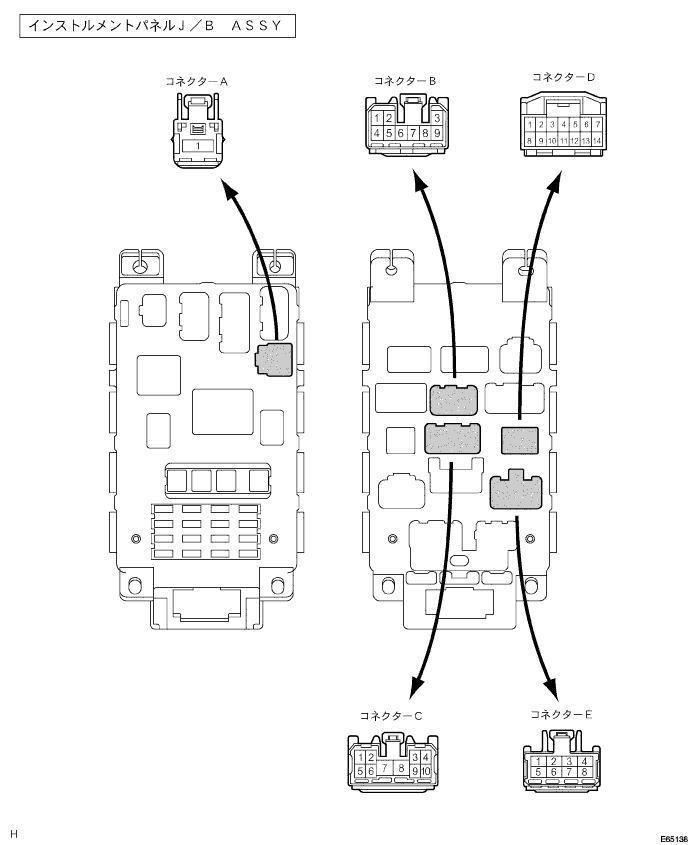

E065138



  1. ターンシグナルフラッシャＡＳＳＹ点検

    ■ 注 意 ■
    ターンシグナルフラッシャＡＳＳＹをインストルメントパネルジャンクションブロックＡＳＳＹに組み付けた状態で点検を行う。

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、インストルメントパネルＪ／ＢコネクターＡの１（＋Ｂ）←→コネクターＥの２（ＧＮＤ）端子間に１０－１４Ｖの電圧があることを点検する。

      SST
      09082-00030
      09083-00150

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、イグニッションスイッチをＯＮしたとき、インストルメントパネルＪ／ＢコネクターＥの４（ＩＧ）←→コネクターＥの２（ＧＮＤ）端子間に１０－１４Ｖの電圧があることを点検する。

      SST
      09082-00030
      09083-00150

    3. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクターを接続した状態で各端子とボデーアース間の電圧を点検する。

      SST
      09082-00030
      09083-00150

      基準:


      コネクターＢ
      端子番号
      		端子名
      		入出力
      		点検条件
      		基準
      1
      		ER
      		入力
      		ターンシグナルSW（右）OFF→ON
      		9V以上→0V
      3
      		EL
      		入力
      		ターンシグナルSW（左）OFF→ON
      		9V以上→0V

      コネクターＣ
      端子番号
      		端子名
      		入出力
      		点検条件
      		基準
      4
      		EHW
      		入力
      		ハザードSW　OFF→ON
      		9V以上→0V

      コネクターＤ
      端子番号
      		端子名
      		入出力
      		点検条件
      		基準
      9
      		LR
      		出力
      		ターンシグナルSW（右）　OFF→ON
      		0V→0←→9V以上を60－120回／分で繰り返す
      9
      		LR
      		出力
      		ハザードSW　OFF→ON
      		0V→0←→9V以上を60－120回／分で繰り返す
      14
      		LL
      		出力
      		ターンシグナルSW（左）　OFF→ON
      		0V→0←→9V以上を60－120回／分で繰り返す
      14
      		LL
      		出力
      		ハザードSW　OFF→ON
      		0V→0←→9V以上を60－120回／分で繰り返す



    1. リヤフォグランプスイッチ点検


      1. 導通および電圧点検


        1. リヤフォグランプスイッチのコネクターを切り離す。

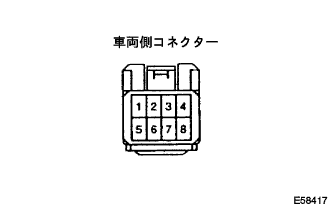

          2. E058417

        2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、車両側Ｗ／Ｈコネクターの各端子とボデーアース間の導通および電圧を点検する。

          SST
          09082-00030
          09083-00150

          基準:


          端子番号
          		端子名
          		項目
          		点検条件
          		基準
          1
          		E
          		導通
          		常時
          		導通あり
          3
          		ILL＋
          		電圧
          		ヘッドランプディマスイッチOFF→TAILまたはHEAD
          		0V→10－14V
          4
          		B
          		電圧
          		常時
          		10－14V
          6
          		LH
          		導通
          		ヘッドランプディマスイッチOFF→HEAD
          		導通なし→導通あり
          8
          		L
          		導通
          		常時
          		導通あり

          □ 参 考 □
          基準外の場合は、車両側の不良。

      2. リヤフォグランプ点灯点検


        1. イグニッションスイッチをＯＮにする。

        2. 各スイッチを操作したときのリヤフォグランプの点灯状態を点検する。

          基準:

          点検条件
          		基準
          ヘッドランプディマスイッチOFF→HEAD、リヤフォグランプスイッチON
          		リヤフォグランプが点灯する
