ベーン ポンプASSY  オーバーホール（脱着·分解）

準備品一覧

□ 参 考 □

ベーンポンプＡＳＳＹ構成図参照。

（要領は 参照）

SST

09224-00010

1. 駆動方式２ＷＤ（１ＮＺ－ＦＥ、２ＮＺ－ＦＥ）（要領は参照）


2. 駆動方式４ＷＤ（要領は参照）


（要領は 参照）

1. ボルトＡおよびボルトＢをゆるめ、ベーンポンプＡＳＳＹをエンジン側に移動させ、ベーンポンプＶベルト（パワステベルト）を切り離す。






2. ボルトＡおよびボルトＢを締め付けベーンポンプＡＳＳＹを固定させる。






3. ボルトをはずし、ポンプステーリアおよびポンプヒートインシュレーターをベーンポンプＡＳＳＹから取りはずす。


1. ユニオンナットレンチ１７を使用して、プレッシャフィードチューブＡＳＳＹを切り離す。


1. クリップをずらし、合わせマークを付ける。


2. オイルリザーバーツウポンプハウジングホースＮＯ．１を切り離す。






3. オイルプレッシャセンサーのコネクターを切り離す。






4. ボルトＢおよびボルトＣをはずし、アジャスティングストラットを取りはずす。


5. ボルトＡをはずし、ベーンポンプＡＳＳＹを取りはずす。


1. ＳＳＴを使用して、ベーンポンプＡＳＳＹをバイスに固定する。


   SST

   09630-00014   (09631-00132)


   ■ 注 意 ■

   ベーンポンプＡＳＳＹ固定用ＳＳＴは、必要に応じて脱着する。

1. ボルト３本をはずし、オイルリザーバＡＳＳＹをベーンポンプハウジングから取りはずす。


2. マイナス薄刃ドライバーを使用して、ＯリングをオイルリザーバＡＳＳＹから取りはずす。


1. ボルト2本をはずし、ベーンポンプブラケットFRおよびベーンポンプブラケットRRを取りはずす。


1. ソケットレンチ２７ｍｍを使用して、プレッシャポートユニオンをベーンポンプハウジングフロントから取りはずす。


2. マイナス薄刃ドライバーを使用して、Ｏリングをプレッシャポートユニオンから取りはずす。


3. フローコントロールバルブをベーンポンプハウジングフロントから取りはずす。






4. フローコントロールバルブコンプレッションスプリングをベーンポンプハウジングフロントから取りはずす。


1. パワーステアリングオイルプレッシャーセンサをベーンポンプハウジングフロントから取りはずす。


1. ボルト４本をはずし、ベーンポンプハウジングリヤをベーンポンプハウジングフロントから取りはずす。






2. Ｏリングをベーンポンプハウジングリヤから取りはずす。


1. マイナス薄刃ドライバー２本を使用して、シャフトスナップリングをプーリシャフトから取りはずす。


2. ベーンポンププレートを取りはずす。


3. ベーンポンプロータを取りはずす。


4. ベーンポンプカムリングを取りはずす。


5. ベーンポンプサイドプレートＦＲを取りはずす。


6. Ｏリング２個をベーンポンプサイドプレートから取りはずす。






7. シャフト　ウイズ　プーリを取りはずす。






8. ＳＳＴおよびハンマーを使用して、ベーンポンプハウジングオイルシールＮＯ．１をベーンポンプハウジングフロントから取りはずす。


   SST

   09631-10030


   ■ 注 意 ■

   ベーンポンプハウジングフロント内面（ブシュ）を傷つけない。

1. マイクロメータおよびキャリパーゲージを使用して、ブシュ内径およびシャフト外径を測定し、オイルクリアランスを算出する。


   限度

   0.07mm（ブシュ内径 - シャフト外径）


   □ 参 考 □

   限度を超えた場合は、新品のベーンポンプＡＳＳＹに交換する。





2. ベーンポンプシャフトおよびベーンポンプハウジングフロント内のブシュに傷や著しい摩耗のないことを確認する。


   □ 参 考 □

   ベーンポンプシャフトまたはベーンポンプハウジングフロントに異常があった場合は、新品のベーンポンプＡＳＳＹに交換する。

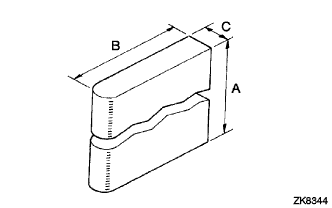

1. マイクロメーターを使用して、図の各寸法を点検する。


   基準値

   測定箇所	寸法［mm］
   A	11.993－12.003
   B	7.6－7.8
   C	1.405－1.411

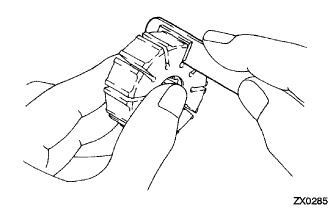

2. シックネスゲージを使用して、ベーンポンププレートとベーンポンプロータのすき間を点検する。


   限度

   0.03mm


   □ 参 考 □

   限度を超えた場合は、新品のベーンポンプＡＳＳＹに交換する。

1. フローコントロールバルブおよび穴に傷がないことを確認する。


2. フローコントロールバルブにパワーステアリングフルードを塗布する。


3. フローコントロールバルブをベーンポンプハウジングフロントに挿入したとき、フローコントロールバルブが自重で滑らかに沈むことを確認する。


4. フローコントロールバルブの気密点検を行う。



   1. 図の穴Ａを塞ぐ。


   2. 図の穴Ｂに０．３９－０．４９ＭＰａ｛４－５ｋｇｆ／ｃｍ^２｝のエア圧をかける。






   3. 図の穴Ｃよりエアの漏れがないことを確認する。


      □ 参 考 □

      漏れがある場合は、新品のベーンポンプＡＳＳＹに交換する。

1. フローコントロールバルブコンプレッションスプリングの自由長を測定する。


   限度

   35.8mm


   □ 参 考 □

   限度を超えた場合は、新品のベーンポンプＡＳＳＹに交換する。

□ 参 考 □

プレッシャーポートユニオン内のユニオンシートが著しく損傷し、フルードの漏れの恐れがある場合は、新品のベーンポンプＡＳＳＹに交換する。

1. 新品のベーンポンプハウジングオイルシールＮＯ．１のリップ部にＭＰグリースＮｏ．２を塗布する。






2. ＳＳＴおよびプレスを使用して、ベ－ンポンプハウジングオイルシールＮＯ．１をベーンポンプハウジングフロント上端と一致するまで圧入する。


   SST

   09950-60010   (09951-00280)
   09950-70010   (09951-07100)


   ■ 注 意 ■

   1. ベーンポンプハウジングオイルシールＮＯ．１の取り付け方向を間違えない。

   2. ベーンポンプハウジングオイルシールＮＯ．１を傷つけない。






3. シャフトウィズプーリのシャフト部に保護テープを巻き、パワーステアリングフルードを塗布する。


4. シャフトウィズプーリをベーンポンプハウジングフロントに取り付ける。


   ■ 注 意 ■

   1. ベーンポンプハウジングオイルシールＮＯ．１を傷つけない。

   2. シャフト　ウイズ　プーリ取り付け後、ベーンポンプハウジングオイルシールＮＯ．１のリップ部が反転していないことを確認する。


5. 新品のＯリング２個にパワーステアリングフルードを塗布して、ベーンポンプサイドプレートに取り付ける。






6. ベーンポンプサイドプレートとベーンポンプハウジングフロントのくぼみを合わせ、ベーンポンプサイドプレートをベーンポンプハウジングフロントに取り付ける。


   ■ 注 意 ■

   取り付け位置を間違えない。





7. ベーンポンプカムリングのストレートピンをベーンポンプサイドプレートのくぼみと合わせ、打刻マークをベーンポンプハウジングフロントのリヤ側に向けてベーンポンプカムリングをポンプハウジングフロントに取り付ける。


   ■ 注 意 ■

   取り付け方向および取り付け位置を間違えない。

8. ベーンポンプロータをベーンポンプハウジングフロントに取り付ける。（ロータ表面に凹形状なし）


9. ベーンポンプロータをベーンポンプハウジングフロントに取り付ける。（ロータ表面に凹形状あり）



   1. 現車、または補給品のベーンポンプロータに凹形状があることを確認する。






   2. 凹形状をベーンポンププーリ側（フロント側）へ向けてベーンポンプロータをベーンポンプハウジングフロントに取り付ける。


      ■ 注 意 ■

      1. ベーンポンプロータには方向性があるため、取り付け方向を間違えない。

      2. 取り付け後、ベーンポンプロータの凹形状はプーリ側に向いていることを確認する。


10. ベーンポンププレートにパワーステアリングフルードを塗布する。






11. 端面の丸い方を外側にして、ベーンポンププレート１０枚をベーンポンプロータに取り付ける。


    ■ 注 意 ■

    取り付け方向を間違えない。





12. ＳＳＴおよびマイナス薄刃ドライバーを使用して、新品のシャフトスナップリングを取り付ける。


    SST

    09905-00012


    ■ 注 意 ■

    1. シャフトスナップリングを必要以上に広げない。

    2. シャフトスナップリングが溝全周にしっかり入っていることを確認する。

    3. ロータおよびシャフトを傷つけない。


1. 新品のＯリングにパワーステアリングフルードを塗布する。


2. Ｏリングをベーンポンプハウジングリヤに取り付ける。


   ■ 注 意 ■

   ＯリングをベーンポンプハウジングリヤのＯリング溝にしっかりはめる。





3. ストレートピンをベーンポンプカムリングのピン穴に合わせ、ベーンポンプハウジングリヤをベーンポンプハウジングフロントに取り付ける。


   ■ 注 意 ■

   Ｏリングがはみだしていない事を確認して、ベーンポンプハウジングリヤを取り付ける。

4. ボルト４本で、ベーンポンプハウジングリヤを取り付ける。


   基準値

   T = 22 N・m{ 224 kgf・cm }

1. シャフトウイズプーリが円滑に回転し、異音がないことを確認する。


2. シャフトウイズプーリにボルト（Ｍ１０×Ｐ１．２５）を取り付ける。






3. シャフト　ウイズ　プーリの回転トルクを点検する。


   基準値

   Ｔ＝0.3N·m｛2.8kgf·cm｝以下（回転中）


   □ 参 考 □

   基準値外の場合は、ベーンポンプハウジングオイルシールＮＯ．１のリップ部が反転していないか点検する。また、取り付けが正常か確認する。

1. ボルト2本で、ベーンポンプブラケットFRおよびベーンポンプブラケットRRを仮付けする。


   □ 参 考 □

   ボルト2本の本締めは、ベーンポンプASSY取り付け時に行う。

1. 新品のＯリングにパワーステアリングフルードを塗布する。


2. Ｏリングをパワーステアリングオイルプレッシャーセンサに取り付ける。


3. パワーステアリングオイルプレッシャーセンサをベーンポンプハウジングフロントに取り付ける。


   基準値

   T = 21 N・m{ 214 kgf・cm }

1. フローコントロールバルブコンプレッションスプリングをベーンポンプハウジングフロントに取り付ける。


2. フローコントロールバルブにパワーステアリングフルードを塗布する。


3. フローコントロールバルブをベーンポンプハウジングフロントに取り付ける。


   ■ 注 意 ■

   フローコントロールバルブの方向性を間違えない。

4. 新品のＯリングにパワーステアリングフルードを塗布する。


5. Ｏリングをプレッシャポートユニオンに取り付ける。






6. ソケットレンチ２７ｍｍを使用して、プレッシャポートユニオンをベーンポンプハウジングフロントに取り付ける。


   基準値

   T = 69 N・m{ 704 kgf・cm }

1. 新品のＯリングにパワーステアリングフルードを塗布し、オイルリザーバＡＳＳＹに取り付ける。


2. ボルト３本で、オイルリザーバＡＳＳＹをベーンポンプハウジングに取り付ける。


   基準値

   T = 9 N・m{ 90 kgf・cm }

3. ベーンポンプＡＳＳＹ固定用ＳＳＴをベーンポンプＡＳＳＹから取りはずす。


1. ボルトAで、ベーンポンプASSYを仮付けする。


   □ 参 考 □

   ボルトAの本締めは、Vベルト張力·たわみ量調整後に行う。

2. ベーンポンプブラケットFRおよびベーンポンプブラケットRRのボルトD 2本を本締めする。


   基準値

   T = 44 N・m{ 450 kgf・cm }

3. ボルトBおよびボルトCで、アジャスティングストラットを仮付けする。


   □ 参 考 □

   ボルトBおよびボルトCの本締めは、Vベルト張力·たわみ量調整後に行う。

1. ポンプステーリアのツメを図のように当て、ベーンポンプハウジングＲＲに取り付ける。






2. ポンプヒートインシュレーターのツメをポンプステーリアの穴に引っかけ、ボルトで取り付ける。


   基準値

   T = 44 N・m{ 450 kgf・cm }

   ■ 注 意 ■

   ポンプヒートインシュレーターの突起がポンプステーリアの穴に入っていること。

1. ユニオンナットレンチ１７を使用して、プレッシャフィードチューブＡＳＳＹを取り付ける。


   基準値

   規定締め付けトルク

   T = 44 N・m{ 450 kgf・cm }

   ユニオンナットレンチおよびトルクレンチ４６０Ｆ使用時の読み

   T = 40 N・m{ 410 kgf・cm }

   ■ 注 意 ■

   ポンプステーリアでプレッシャフィードチューブＡＳＳＹを固定すること。





2. 合わせマークを合わせ、オイルリザーバーツウポンプハウジングホースＮＯ．１をオイルリザーバＡＳＳＹに取り付ける。


3. クリップのツメが車両後方側になるようにオイルリザーバーツウポンプハウジングホースＮＯ．１に取り付ける。


4. コネクターをオイルプレッシャーセンサに取り付ける。


1. ベーンポンプＶベルト（パワステベルト）をベーンポンプＡＳＳＹに接続する。


2. ベーンポンプＶベルト（パワステベルト）の張力またはたわみ量を調整し、ボルトＣを締め付ける。


   基準値

   T = 44 N・m{ 450 kgf・cm }

   基準

   項目	新品取り付け時	５分以上運転後
   張力［N｛kgf｝］	441-539 (45-55)	245-343 (25-35)
   たわみ量［ｍｍ］ （押力98N｛10kgf｝）	8-10	11-13





3. ボルトＡおよびボルトＢを締め付ける。


   基準値

   T = 44 N・m{ 450 kgf・cm }

（要領は 参照）

1. 駆動方式２ＷＤ（１ＮＺ－ＦＥ、２ＮＺ-ＦＥ）（要領は参照）


2. 駆動方式４ＷＤ（要領は参照）


SST

09224-00010

（要領は 参照）

基準値

T = 103 N・m{ 1050 kgf・cm }
