ボルテージ インバータASSY  取替

準備品一覧


□ 参 考 □
インストルメントパネル　＆　メーター構成図は参照



1. グローブコンパートメント ドアASSY取りはずし
（要領は参照）


2. ボルテージ インバータASSY取りはずし

  1. コネクターを切り離す。

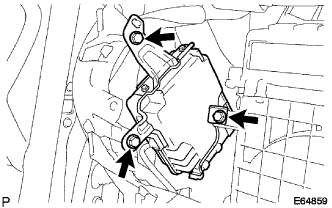

    2. E064859

  2. スクリュー３本をはずし、ボルテージインバータＡＳＳＹを取りはずす。



3. ボルテージ インバータASSY取り付け

  1. スクリュー３本で、ボルテージインバータＡＳＳＹを取り付ける。

    基準値:
    T＝4.1N·m｛40kgf·cm｝



    2. E065093

  2. コネクターを接続する。
