アンテナASSY (ウィズ ホルダ) 取替 |
参照| 1. ボルト、スクリュー、ナット一覧 |
参照）| 2. バッテリマイナスターミナル切り離し |
参照）| 3. ヒータコントロール ノブ取りはずし |
参照）| 4. フロントアッシュリセプタクル ボックス取りはずし |
参照）| 5. インストルメントクラスタフィニッシュ パネル CTR取りはずし（オーディオあり） |
参照）| 6. インストルメントクラスタフィニッシュ パネルSUB-ASSY CTR取りはずし（オーディオなし） |
参照）| 7. ラジオレシーバASSY W/ブラケット取りはずし |
参照）| 8. インストルメントクラスタフィニッシュ パネルASSY取りはずし |
参照）| 9. コンビネーションメータASSY取りはずし |
参照）| 10. グローブコンパートメント ドアASSY取りはずし |
参照）| 11. フロントピラー ガーニッシュ RH取りはずし |
参照）| 12. フロントピラー ガーニッシュ LH取りはずし |
参照）| 13. インストルメントパネルスピーカ パネルSUB-ASSY NO.1取りはずし |
参照）| 14. インストルメントパネルスピーカ パネルSUB-ASSY NO.2取りはずし |
参照）| 15. インストルメントパネル レジスタASSY NO.3取りはずし |
 |

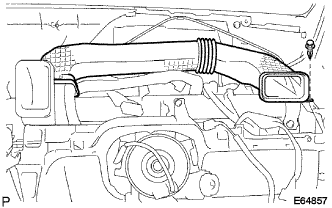

クリップをはずし、ヒータツウレジスタダクトＮｏ．１を取りはずす。
| 16. インストルメントパネル取りはずし |
 |

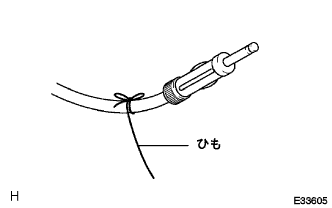

ひもを使用して、アンテナＡＳＳＹ（ウィズホルダ）の先端に結ぶ。

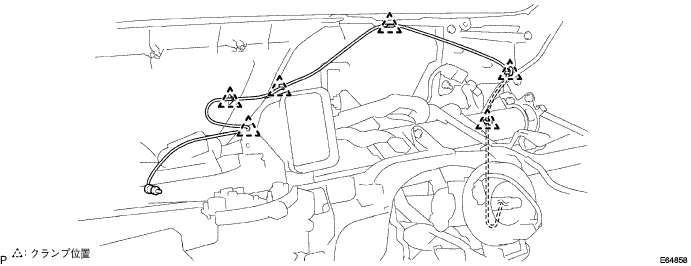

各クランプを切り離す。
 |

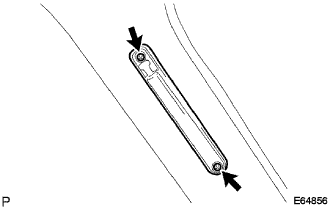

スクリュー２本をはずし、アンテナＡＳＳＹ（ウィズホルダ）を取りはずす。
| 17. ヒータ トゥー レジスタ ダクト NO.1取りはずし |
ひもを使用して、アンテナＡＳＳＹ（ウィズホルダ）の先端に結ぶ。
ひもを引き、アンテナＡＳＳＹ（ウィズホルダ）をピラーロアインナパネル内に通す。
スクリュー２本を取り付ける。
各クランプで、アンテナＡＳＳＹ（ウィズホルダ）を取り付ける。
| 18. アンテナASSY (ウィズ ホルダ)取りはずし |
| 19. アンテナASSY (ウィズ ホルダ)取り付け |
