コンデンサASSYウィズレシーバ（1ND-TV）  オーバーホール（脱着·分解）

準備品一覧

□ 参 考 □

1. フロントバンパＡＳＳＹ（車名プロボックス）構成図は参照

2. フロントバンパカバー（車名サクシード）構成図は参照


（要領は）

（要領は参照）

□ 参 考 □

フロントバンパＡＳＳＹ取りはずしまでの要領を参照して下さい。

（要領は参照）

□ 参 考 □

フロントバンパＡＳＳＹ取りはずしまでの要領を参照して下さい。

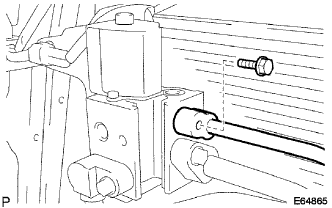

1. ボルトをはずし、ディスチャージチューブをコンデンサＡＳＳＹ（ウイズレシーバ）から切り離す。






2. Ｏリングをチャージホースチューブから取りはずす。


   ■ 注 意 ■

   切り離したホースおよびコンデンサＡＳＳＹ（ウイズレシーバ）のかん合部にビニールテープを巻き、ゴミ·水分などの浸入を防ぐ。

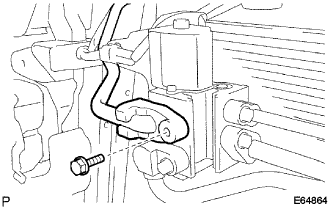

1. ボルトをはずし、クラーリフリザラントリキッドパイプＡをコンデンサＡＳＳＹ（ウイズレシーバ）から切り離す。






2. ＯリングをクラーリフリザラントリキッドパイプＡから取りはずす。


   ■ 注 意 ■

   切り離したパイプおよびコンデンサＡＳＳＹ（ウイズレシーバ）のかん合部にビニールテープを巻き、ゴミ·水分などの浸入を防ぐ。

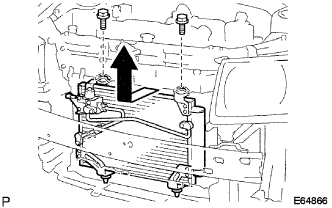

1. クランプをはずし、サーミスタＡＳＳＹを切り離す。






2. ボルト２本をはずし、コンデンサＡＳＳＹ（ウィズレシーバ）を取りはずす。

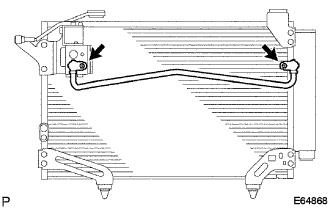

1. ボルト２本をはずし、ディスチャージチューブＧを取りはずす。






2. Ｏリング２個をディスチャージチューブＧから取りはずす。

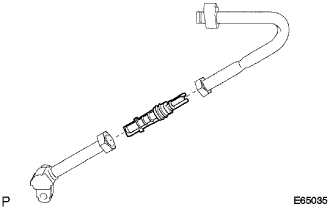

1. ユニオンナットレンチを使用して、ディスチャージチューブＧを切り離し、リフリジラントフィルタを取りはずす。

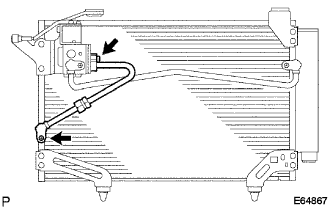

1. ボルト２本をはずし、ディスチャージチューブＪを取りはずす。






2. Ｏリング２個をディスチャージチューブＪから取りはずす。

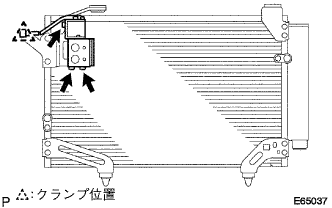

1. クランプをはずし、コネクターを切り離す。






2. スクリュー２本をはずし、マグネットバルブＡＳＳＹを取りはずす。

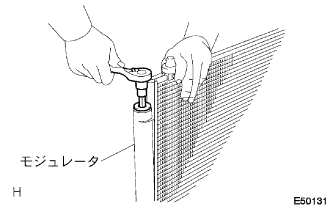

1. ソケットヘキサゴンレンチ１４を使用して、モジュレータからキャップおよびフィルターを取りはずす。

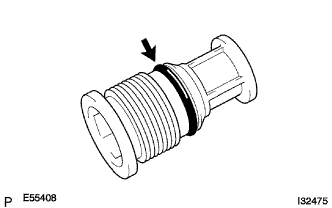

2. Ｏリングをキャップから取りはずす。

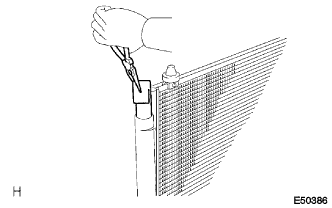

3. プライヤーを使用して、クーラドライヤを取りはずす。


1. プライヤーを使用して、クーラドライヤを取り付ける。

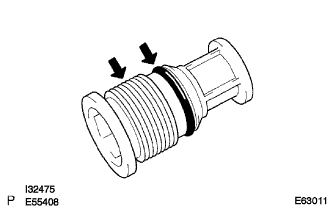

2. 新品のＯリングおよびキャップのかん合部にコンプレッサオイル（ＮＤ－ＯＩＬ８）を充分に塗布する。


3. Ｏリングをキャップに取り付ける。






4. ソケットヘキサゴンレンチ１４を使用して、キャップをコンデンサＡＳＳＹ（ウイズレシーバ）に取り付ける。


   基準値:

   T＝2.9N·m｛29.5kgf·cm｝


1. スクリュー２本で、マグネットバルブＡＳＳＹを取り付ける。






2. クランプで、コネクターを取り付ける。


1. 新品のＯリング２個およびチューブのかん合部にコンプレッサオイル（ＮＤ－ＯＩＬ８）を充分に塗布する。


2. Ｏリング２個をディスチャージチューブＪに取り付ける。






3. ボルト２本で、ディスチャージチューブＪを取り付ける。


   基準値:

   T＝5.4N·m｛55kgf·cm｝


1. リフリジラントフィルタおよびチューブのかん合部にコンプレッサオイル（ＮＤ－ＯＩＬ８）を充分に塗布する。


2. リフリジラントフィルタをディスチャージチューブＧ内に取り付ける。






3. ディスチャージチューブＧを締め付ける。


   基準値:

   T＝22N·m｛224kgf·cm｝


1. 新品のＯリング２個およびチューブのかん合部にコンプレッサオイル（ＮＤ－ＯＩＬ８）を充分に塗布する。


2. Ｏリング２個をディスチャージチューブＧに取り付ける。






3. ボルト２本で、ディスチャージチューブＧを取り付ける。


   基準値:

   T＝5.4N·m｛55kgf·cm｝

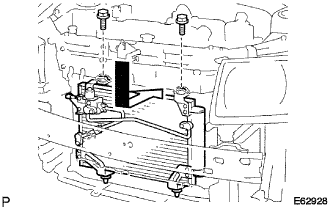

1. ボルト２本で、コンデンサＡＳＳＹ（ウイズレシーバ）を取り付ける。


   基準値:

   T＝9.8N·m｛100kgf·cm｝






2. クランプで、サーミスタＡＳＳＹを取り付ける。


1. クーラリフリザラントリキッドパイプＡおよびコンデンサＡＳＳＹ（ウイズレシーバ）の接合部に巻いたビニールテープを取りはずす。


2. 新品のＯリングおよびチューブのかん合部にコンプレッサオイル（ＮＤ－ＯＩＬ８）を充分に塗布する。


3. ＯリングをクーラリフリザラントリキッドパイプＡに取り付ける。






4. ボルトで、クーラリフリザラントリキッドパイプＡをコンデンサＡＳＳＹ（ウイズレシーバ）に接続する。


   基準値:

   T＝5.4N·m｛55kgf·cm｝


1. ディスチャージチューブおよびコンデンサＡＳＳＹ（ウイズレシーバ）の接合部に巻いたビニールテープを取りはずす。


2. 新品のＯリングおよびホースのかん合部にコンプレッサオイル（ＮＤ－ＯＩＬ８）を充分に塗布する。


3. Ｏリングをディスチャージチューブに取り付ける。






4. ボルトで、ディスチャージチューブを接続する。


   基準値:

   T＝5.4N·m｛55kgf·cm｝
