クーラ コンプレッサASSY（1NZ-FE·2NZ-FE（ＭＴ））  取替

準備品一覧

□ 参 考 □

クーラコンプレッサＡＳＳＹ構成図は参照

（要領は参照）

（要領は参照）

SST

09216-00050

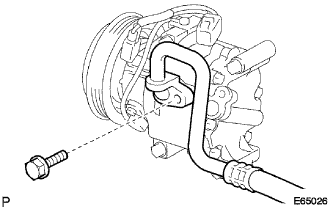

1. ボルトをはずし、クーラリフリザラントディスチャージホースＮｏ．１をクーラコンプレッサＷ／マグネットクラッチＡＳＳＹから切り離す。






2. ＯリングをクーラリフリザラントディスチャージホースＮｏ．１から取りはずす。


   ■ 注 意 ■

   切り離したホースおよびクーラコンプレッサＷ／マグネットクラッチＡＳＳＹの接合部にビニールテープを巻き、ゴミ·水分などの浸入を防ぐ。

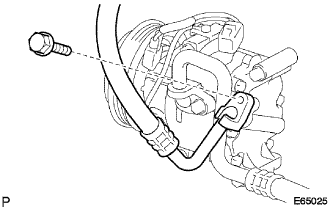

1. ボルトをはずし、クーラリフリザラントサクションホースＮｏ．１をクーラコンプレッサＷ／マグネットクラッチＡＳＳＹから切り離す。






2. ＯリングをクーラリフリザラントサクションホースＮｏ．１から取りはずす。


   ■ 注 意 ■

   切り離したホースおよびクーラコンプレッサＷ／マグネットクラッチＡＳＳＹの接合部にビニールテープを巻き、ゴミ·水分などの浸入を防ぐ。

1. クーラコンプレッサＷ／マグネットクラッチＡＳＳＹのコネクターを切り離す。






2. ボルト４本をはずし、クーラコンプレッサＷ／マグネットクラッチＡＳＳＹを取りはずす。


1. ダイヤルゲージをマグネットクラッチハブに垂直にセットする。


2. マグネットクラッチコネクター１端子にバッテリーのプラス、アースワイヤにバッテリーのマイナスを接続し、マグネットクラッチをＯＮ←→ＯＦＦさせたときのエアギャップを測定する。


   基準値:

   0.3mm（－0.1　＋0.15）


3. 基準値外の場合はマグネットクラッチハブをはずし、マグネットクラッチワッシャで調整する。


   □ 参 考 □

   マグネットクラッチワッシャでの調整は３枚以下で行う。





4. クーラコンプレッサ　Ｗ／マグネットクラッチＡＳＳＹをバイスから取りはずす。


1. 新品のクーラコンプレッサＡＳＳＹに交換する場合は、サービスバルブから徐々に冷媒ガスを抜いた後、新品のクーラコンプレッサＡＳＳＹから次のオイルを抜き取ってから取り付ける。


   基準値:

   （新品のクーラコンプレッサＡＳＳＹ内のオイル容量60＋15mL）ー（取りはずしたクーラコンプレッサＡＳＳＹのオイル残量）＝（交換時の抜き取り量）


   ■ 注 意 ■

   1. コンプレッサーオイル量点検は、クーラ脱着時の注意事項を厳守して行う。

   2. コンプレッサーオイルが車両の配管に残っているので、新品のクーラコンプレッサＡＳＳＹ内のオイルを抜き取らないで取り付けると、オイル量が多くなり冷媒サイクルの熱交換を妨げ、冷媒不良となったり、音震動の悪影響の可能性がある。

   3. 取り外したクーラコンプレッサＡＳＳＹのオイル残量の少ない場合は、オイル漏れの点検を行う。

   4. コンプレッサーオイルは必ずＮＤ－ＯＩＬ８を使用する。


1. ボルト４本で、クーラコンプレッサＷ／マグネットクラッチＡＳＳＹを仮締めする。


1. ボルト４本で、クーラコンプレッサＷ／マグネットクラッチＡＳＳＹを本締めする。


   基準値:

   T＝24N·m｛244kgf·cm｝


   ■ 注 意 ■

   ボルトを使用して、クーラコンプレッサＷ／マグネットクラッチＡＳＳＹを図の順番で締め付ける。

1. 配管の接合部に巻いたビニールテープを取りはずす。


2. 新品のＯリングおよびクーラコンプレッサＷ／マグネットクラッチＡＳＳＹの接合部にコンプレッサオイル（ＮＤ－ＯＩＬ８）を充分に塗布する。


3. ＯリングをクーラリフリザラントサクションホースＮｏ．１に取り付ける。






4. ボルトで、クーラリフリザラントサクションホースＮｏ．１をクーラコンプレッサＷ／マグネットクラッチＡＳＳＹに取り付ける。


   基準値:

   T＝9.8N·m｛100kgf·cm｝


1. 配管の接合部に巻いたビニールテープを取りはずす。


2. 新品のＯリングおよびクーラコンプレッサＷ／マグネットクラッチＡＳＳＹの接合部にコンプレッサオイル（ＮＤ－ＯＩＬ８）を充分に塗布する。


3. ＯリングをクーラリフリザラントディスチャージホースＮｏ．１に取り付ける。






4. ボルトで、クーラリフリザラントディスチャージホースＮｏ．１をクーラコンプレッサＷ／マグネットクラッチＡＳＳＹに取り付ける。


   基準値:

   T＝9.8N·m｛100kgf·cm｝


（要領は参照）

（要領は参照）

（要領は参照）
