ヒータ ラジエータ オーバーホール（脱着·分解） |
参照参照| 1. 冷媒HFC-134a(R134a)抜き取り |
参照）| 2. クーラリフリザラントサクション ホース NO.1切り離し |
参照）| 3. リキッド チューブSUB-ASSY A切り離し |
参照）| 4. クーラリフリザラントリキッド パイプ A切り離し |
参照）| 5. ボルト、スクリュー、ナット一覧 |
参照）| 6. バッテリマイナスターミナル切り離し |
参照）| 7. ヒータコントロール ノブ取りはずし |
参照）| 8. フロントアッシュリセプタクル ボックス取りはずし |
参照）| 9. インストルメントクラスタフィニッシュ パネル CTR取りはずし（オーディオあり） |
 |

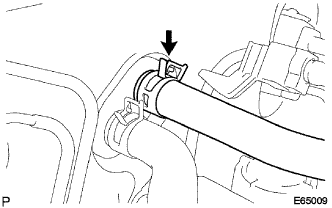

クリップをずらし、ヒータウォータインレットホースＡを取りはずす。
| 10. インストルメントクラスタフィニッシュ パネルSUB-ASSY CTR取りはずし（オーディオなし） |
クリップをずらし、ヒータウォータアウトレットホースＡを取りはずす。
| 11. ラジオレシーバASSY W/ブラケット取りはずし |
 |

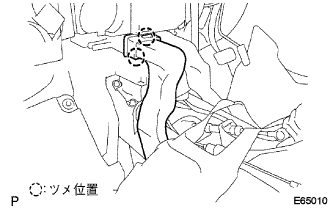

ツメのかん合２箇所をはずし、エアダクトＲＲ Ｎｏ．１を切り離す。
| 12. インストルメントクラスタフィニッシュ パネルASSY取りはずし |
 |

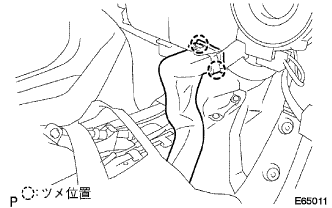

ツメのかん合２箇所をはずし、エアダクトＲＲ Ｎｏ．２を切り離す。
| 13. コンビネーションメータASSY取りはずし |
フロアカーペットをめくり上げる。
 |

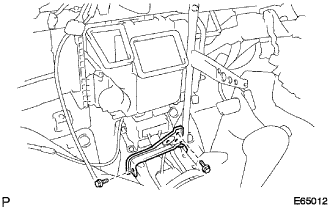

ボルト２本をはずし、インストルメントパネルマウンティングブラケットＮｏ．１を取りはずす。
| 14. グローブコンパートメント ドアASSY取りはずし |
クリップをはずし、フロアカーペットをめくり上げる。
 |
クランプのかん合を切り離す。

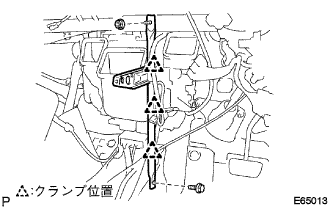

ボルトおよびナットをはずし、インストルメントパネルツウカウルブレースを取りはずす。
| 15. フロントピラー ガーニッシュ RH取りはずし |
アンテナコードを切り離す。
 |

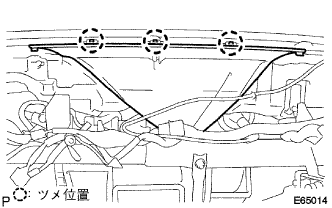

ツメのかん合３箇所をはずし、デフロスタノズルＡＳＳＹを取りはずす。
| 16. フロントピラー ガーニッシュ LH取りはずし |
各コネクターを切り離す。
 |

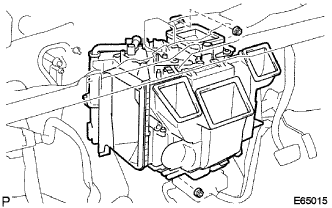

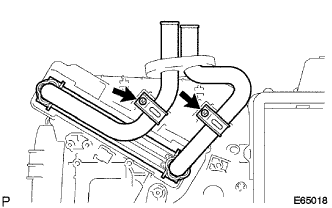

ナット２個をはずし、ヒータラジエータを取りはずす。
| 17. インストルメントパネルスピーカ パネルSUB-ASSY NO.1取りはずし |
 |

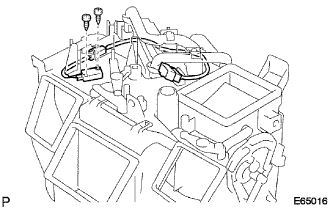

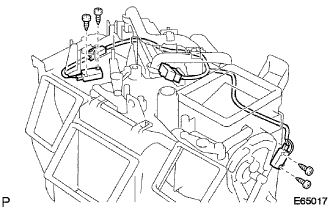

スクリュー２本をはずし、クーラワイヤリングＮｏ．２を取りはずす。（１ＮＤ－ＴＶ標準車）
 |
スクリュー４本をはずし、クーラワイヤリングＮｏ．２ ２個を取りはずす。（寒冷地仕様車）
| 18. インストルメントパネルスピーカ パネルSUB-ASSY NO.2取りはずし |
 |

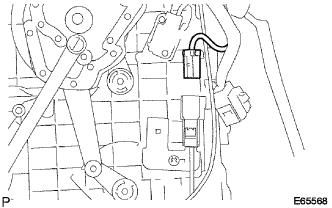

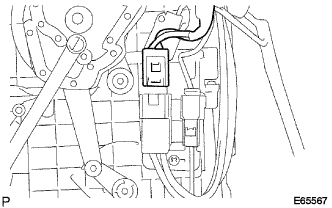

コネクターを切り離す。（１ＮＤ－ＴＶ·ＰＴＣヒータ付車）
 |
スクリュー２本およびクランプ２個をはずし、ラジエータヒータユニットを取りはずす。
| 19. インストルメントパネル レジスタASSY NO.3取りはずし |
 |

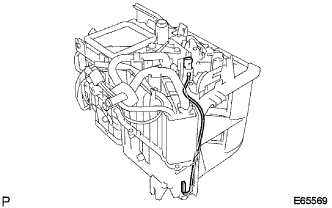

サーミスタＡＳＳＹをラジエータユニットから取りはずす。
| 20. インストルメントパネル取りはずし |
 |

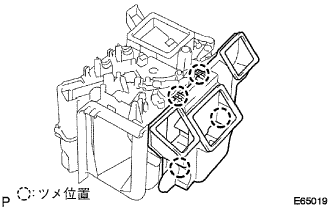

ツメのかん合４箇所をはずし、エアダクトを取りはずす。
| 21. ヒータコントロールアクセサリASSY取りはずし |
 |
コネクターを切り離す。（寒冷地仕様車１ＮＤ－ＴＶ）
 |

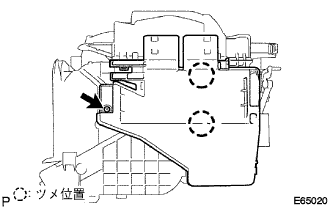

スクリューおよびツメのかん合２箇所をはずし、ヒータカバーを取りはずす。
| 22. ホーン ボタンASSY取りはずし |
 |

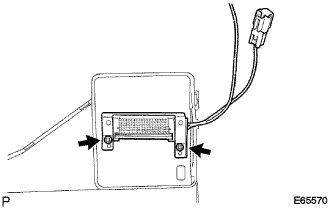

スクリュー２本をはずし、クイックヒータＡＳＳＹを取りはずす。
| 23. ステアリング ホイールASSY取りはずし |
参照）| 24. ステアリングコラム カバー取りはずし |
参照）| 25. ヘッドランプ デイマ スイッチASSY取りはずし |
参照）| 26. ウインドシールド ワイパ スイッチASSY取りはずし |
参照）| 27. フロントドアスカッフ プレート RH取りはずし |
参照）| 28. フロントドアスカッフ プレート LH取りはずし |
参照）| 29. カウルサイドトリム ボード RH取りはずし |
参照）| 30. カウルサイド トリムSUB-ASSY LH取りはずし |
参照）| 31. シフトレバー ノブ取りはずし（トランスアクスルM/T） |
参照）| 32. コンソールボックス カバー RR取りはずし |
参照）| 33. コンソール ボックスSUB-ASSY RR取りはずし |
| 34. インストルメントパネルアンダ トレイSUB-ASSY取りはずし |
| 35. インストルメント パネルSUB-ASSY LWR取りはずし |
| 36. E.F.I. コンピュータ カバー取りはずし |
| 37. エンジンコントロール コンピュータ切り離し |
| 38. エアコンディショナ アンプリファイアSUB-ASSY取りはずし（エンジン型式１ＮＤ-ＴＶ） |
| 39. エアコンディショナ アンプリファイアASSY NO.1取りはずし（寒冷地仕様車） |
| 40. エアコンディショナ ブロワASSY取りはずし |
| 41. ヒータウォータ ホース インレット A取りはずし |
| 42. ヒータウォータ ホース アウトレット A取りはずし |
| 43. エアダクト RR NO.1切り離し（寒冷地仕様車） |
| 44. エアダクト RR NO.2切り離し（寒冷地仕様車） |
| 45. インストルメントパネルマウンティング ブラケット NO.1取りはずし |
| 46. インストルメントパネル トゥー カウル ブレースSUB-ASSY取りはずし |
| 47. デフロスタ ノズルASSY取りはずし |
| 48. ヒータ ラジエータ取りはずし |
| 49. クーラ ワイヤリング NO.2取りはずし |
| 50. ヒータラジエータ ユニットSUB-ASSY取りはずし |
| 51. サーミスタASSY取りはずし（エンジン型式１ＮＤ-ＴＶ） |
| 52. エア ダクト取りはずし |
| 53. ヒータ カバー取りはずし |
| 54. クイックヒータASSY取りはずし（寒冷地仕様1ND-TV） |
| 55. インストルメント パネルSUB-ASSY LWR取り付け |
| 56. ヒータコントロールアクセサリASSY取り付け |
| 57. インストルメントパネル取り付け |
| 58. スパイラル ケーブルSUB-ASSY調整 |
| 59. ステアリング ホイールASSY取り付け |
| 60. ホーン ボタンASSY取り付け |
| 61. ホーン ボタンASSY点検 |
| 62. エアバッグウォーニングランプ点検 |
| 63. リキッド チューブSUB-ASSY A取り付け |
| 64. クーラリフリザラントリキッド パイプ A取り付け |
| 65. クーラリフリザラントサクション ホース NO.1取り付け |
| 66. 冷却液補充 |
| 67. 冷媒HFC-134a(R134a)充てん |
| 68. エンジン暖機 |
| 69. 冷媒ガスもれ点検 |
