参照ヒータ OR ブーストベンチレータ コントロールASSY 取替 |
参照| 1. ヒータコントロール ノブ取りはずし |
参照）| 2. フロントアッシュリセプタクル ボックス取りはずし |
参照）| 3. インストルメントクラスタフィニッシュ パネル CTR取りはずし（オーディオあり） |
参照）| 4. インストルメントクラスタフィニッシュ パネルSUB-ASSY CTR取りはずし（オーディオなし） |
参照）| 5. ヒータコントロールアクセサリASSY取りはずし |
 |
ツメのかん合３箇所をはずし、ヒータコントロールアクセサリＡＳＳＹを手前に引き出す。
 |

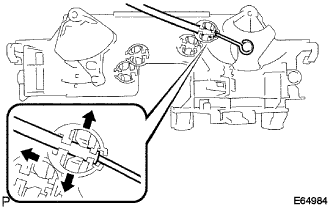

エアインレットダンパコントロールケーブルのクランプ部のツメを左右に広げ、アウタケーブルをケーブルクランプ部から引き抜きインナケーブルを切り離す。（標準車）
コネクターを切り離す。（寒冷地仕様車）
 |

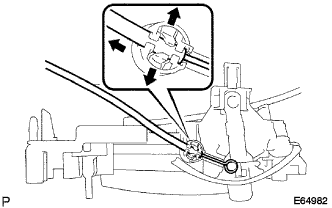

デフロスタダンパコントロールケーブルのクランプ部のツメを左右に広げ、アウタケーブルをケーブルクランプ部から引き抜きインナケーブルを切り離す。
 |

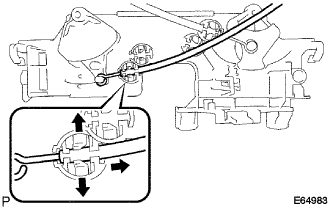

エアミックスダンパコントロールケーブルのクランプ部のツメを左右に広げ、アウタケーブルをケーブルクランプ部から引き抜きインナケーブルを切り離す。
ヒータコントロールアクセサリＡＳＳＹを取りはずす。
| 6. エアインレットダンパコントロール レバー取りはずし |
 |

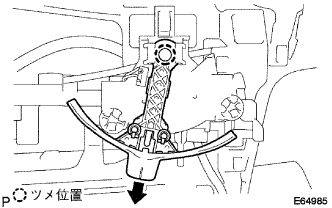

ヒータコントロールＡＳＳＹのツメを押し、エアインレットダンパコントロールレバーを手前に引き取りはずす。
| 7. ヒータ スイッチ取りはずし（寒冷地仕様車） |
 |

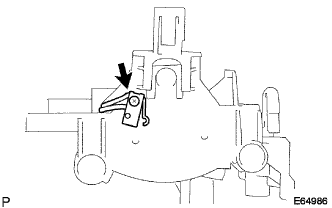

スクリューをはずし、ヒータスイッチを取りはずす。（１ＮＺ－ＦＥ·２ＮＺ－ＦＥ）
 |

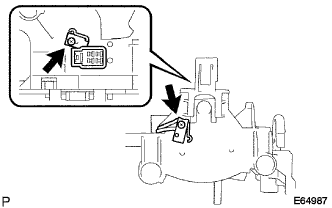

スクリュー２本をはずし、ヒータスイッチを取りはずす。（１ＮＤ－ＴＶ）
| 8. ヒータ OR ブーストベンチレータ コントロールASSY取りはずし |
