リヤワイパ ラバー  取替

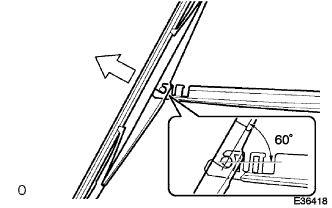

リヤワイパブレードを、図の位置まで”カチッ”と音がしてツメのかん合がはずれるまで起こす。［＊１］

■ 注 意 ■

ツメの破損に注意する。

［＊１］の状態から車両左側に真っすぐ引き抜き、リヤワイパアームからリヤワイパブレードを取りはずす。

■ 注 意 ■

リヤワイパブレードをはずしたままリヤワイパアームを倒さない。

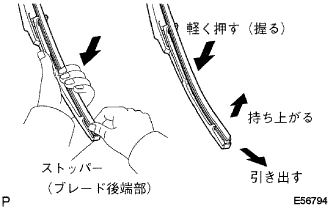

図のように、リヤワイパラバーを、リヤワイパブレード後端部のストッパーからはみ出させ、引き出す。

■ 注 意 ■

無理にワイパラバーを引き出し、バッキングプレートの変形およびブレードのツメを破損させないこと。

□ 参 考 □

ワイパブレードのツメとツメの中央付近を軽く押すと、ラバーが浮き上がり、引き出しやすくなる。

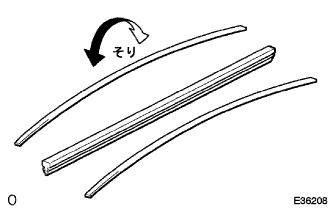

リヤワイパラバーバッキングプレートＮｏ．１およびＮｏ．２を図のように取り付ける。

■ 注 意 ■

バッキングプレートのそり方向を間違えない。

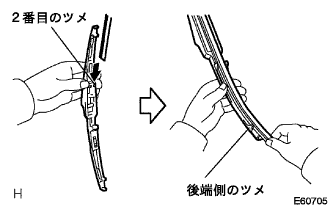

リヤワイパブレード先端から２番目のツメから後端側へリヤワイパラバーを挿入する。

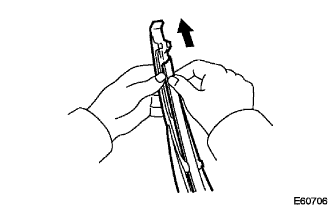

リヤワイパラバーを後端側のツメに通した後、後端部のストッパーからはみ出させる。

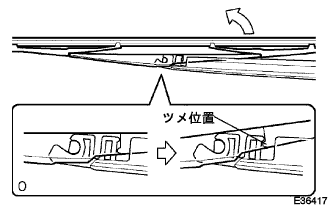

先端側のツメに通す。
