リヤワイパ モータASSY  取替

準備品一覧

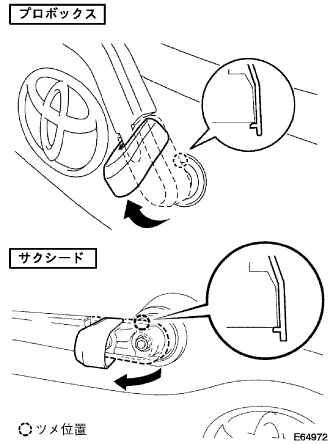

1. ワイパアームカバーを図のようにはずし、ナットをはずしてリヤワイパアームを取りはずす。

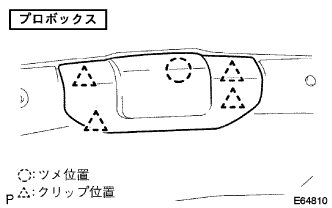

1. ツメおよびクリップ４箇所のかん合をはずし、リヤワイパモーターカバーを取りはずす。（プロボックス）

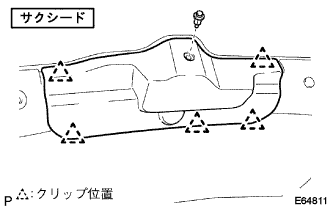

2. クリップをはずす。（サクシード）


3. クリップ５箇所のかん合をはずし、リヤワイパモーターカバーを取りはずす。（サクシード）


1. コネクターを切り離す。

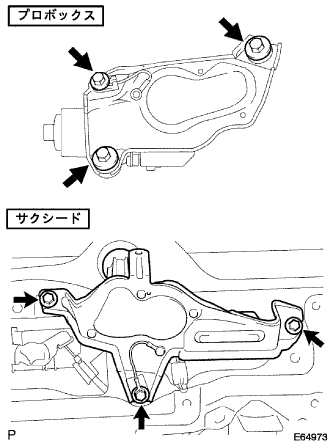

2. ボルト３本をはずし、リヤワイパモータＡＳＳＹを取りはずす。


1. ボルト３本で、リヤワイパモータＡＳＳＹを取り付ける。


   基準値:

   T＝8.4N·m｛86kgf·cm｝


2. コネクターを接続する。


1. リヤワイパピボットセレーション部をワイヤブラシで清掃する。






2. リヤワイパモータＡＳＳＹを自動停止位置に停止させる。

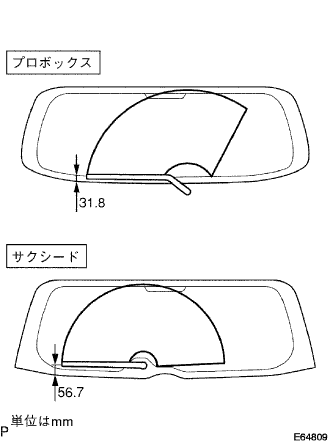

3. リヤワイパブレードを図に示す位置に合わせ、リヤワイパアームを取り付ける。


   基準値:

   T＝5.4N·m｛55kgf·cm｝


   ■ 注 意 ■

   水またはウォッシャ液をガラスにかけながらリヤワイパを作動させ、ブレードとピラーが干渉しないことを確認する。
