ウインドシールド ワイパ モータASSY  取替

準備品一覧

1. ナットをはずし、フロントワイパアームＲＨを取りはずす。


1. ナットをはずし、フロントワイパアームＬＨを取りはずす。

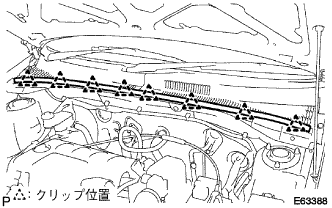

1. クリップのかん合８箇所をはずし、ボンネット（フード）ツウ　カウルトップシールを取りはずす。

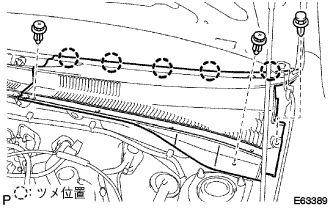

1. クリップ３個をはずす。






2. ツメ５箇所のかん合をはずし、カウルトップベンチレータルーバＬＨを取りはずす。

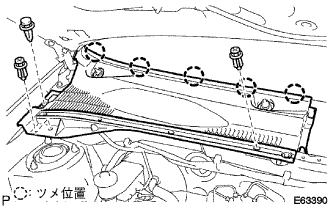

1. クリップ３個をはずす。






2. ツメ５箇所のかん合をはずし、カウルトップベンチレータルーバＲＨを取りはずす。


1. コネクターを切り離す。

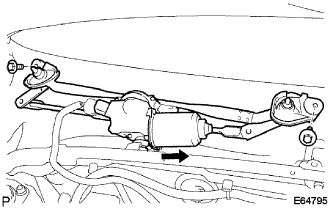

2. ボルト２本をはずし、ウインドシールドワイパモータ＆リンクＡＳＳＹを取りはずす。

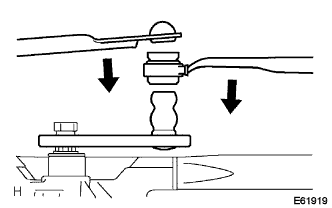

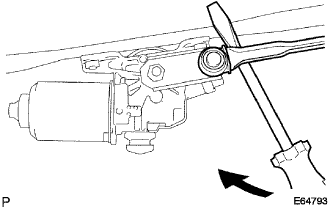

1. ウインドシールドワイパモータＡＳＳＹのクランクアームピボット部から、ウインドシールドワイパリンクアームを切り離す。

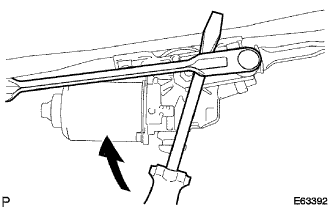

2. ウインドシールドワイパモータＡＳＳＹのクランクアームピボット部から、ウインドシールドワイパリンクアームを切り離す。

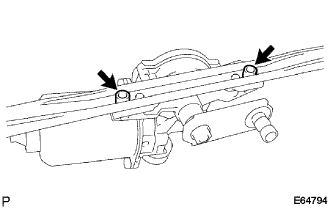

3. トルクスソケットレンチ（Ｔ３０）を使用して、ボルト２本をはずし、ウインドシールドワイパモータＡＳＳＹを取りはずす。


1. トルクスソケットレンチ（Ｔ３０）を使用して、ボルト２本で、ウインドシールドワイパモータＡＳＳＹをウインドシールドワイパリンクに取り付ける。


   基準値:

   T＝5.5N·m｛56kgf·cm｝






2. ウインドシールドワイパモータＡＳＳＹのクランクアームピボット部にデンソー５０号グリースを塗布し、リンク部をかん合させる。


1. ボルト２本で、ウインドシールドワイパモータ＆リンクＡＳＳＹを取り付ける。


   基準値:

   T＝5.5N·m｛56kgf·cm｝






2. コネクターを接続する。

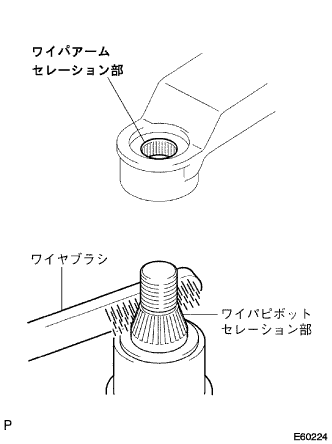

1. ワイパピボットセレーション部をワイヤブラシで清掃する。


2. ワイパアームセレーション部を丸やすり等で清掃する。（再組み付け時）






3. フロントワイパモータＡＳＳＹを自動停止位置に停止させる。

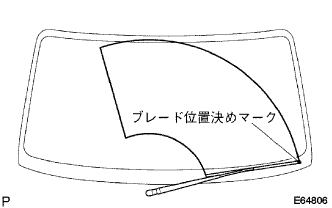

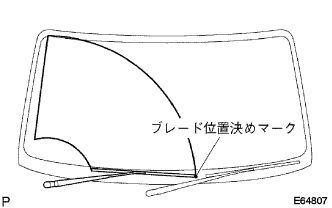

4. フロントワイパブレードを図のように合わせマークに合わせ、フロントワイパアームをナットで取り付ける。


   基準値:

   T＝21.0N·m｛209kgf·cm｝


1. ワイパピボットセレーション部をワイヤブラシで清掃する。


2. ワイパアームセレーション部を丸やすり等で清掃する。（再組み付け時）






3. フロントワイパモータＡＳＳＹを自動停止位置に停止させる。






4. フロントワイパブレードを図のように合わせマークに合わせて、フロントワイパアームをナットで取り付ける。


   基準値:

   T＝21.0N·m｛209kgf·cm｝


   ■ 注 意 ■

   水またはウォッシャ液をガラスにつけながらフロントワイパを作動させ、ブレードとピラーが干渉しないことを確認する。
