ヘッドランププロテクタリテーナ  取替

準備品一覧


□ 参 考 □
フロントバンパカバー構成図（プロボックス）、（サクシード）参照
ヘッドランプ構成図参照



1. ラジエータ グリル取りはずし（車名プロボックス）
（要領は参照）


2. フロントバンパ エクステンション RH取りはずし（車名プロボックス）
（要領は参照）


3. フロントバンパ エクステンション LH取りはずし（車名プロボックス）
（要領は参照）


4. フロントエンド パネルSUB-ASSY取りはずし（車名プロボックス）
（要領は参照）


5. フロントバンパサイド モールディング RH取りはずし（車名サクシード）
（要領は参照）


6. フロントバンパサイド モールディング LH取りはずし（車名サクシード）
（要領は参照）


7. フロントバンパASSY取りはずし（車名サクシード）
（要領は参照）


8. ヘッドランプASSY LH取りはずし
（要領は参照）


9. ヘッドランププロテクタリテーナUPR　LH取りはずし

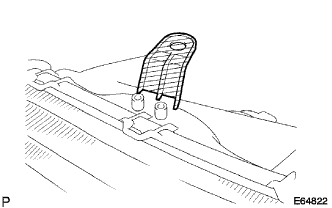

    E064822

  1. 図の斜線部を切断後、サンドペーパ等で整形する。

    ■ 注 意 ■
    斜線部をおおまかに切り取った後、ヘッドランププロテクタリテーナＵＰＲ　ＬＨを取り付けボス部にあてがい、干渉する部分を少しずつ削り、取り付け可能な形状に仕上げる。



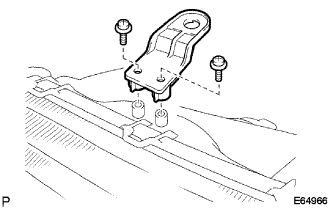

    2. E064966

  2. ヘッドランププロテクタリテーナＵＰＲ　ＬＨをスクリュー２本で取り付ける。



10. ヘッドランププロテクタリテーナUPR　LH　No.2取りはずし

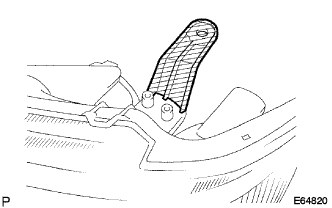

    E064820

  1. 図の斜線部を切断後、サンドペーパ等で整形する。

    ■ 注 意 ■
    斜線部をおおまかに切り取った後、ヘッドランププロテクタリテーナＵＰＲ　ＬＨ　Ｎｏ．２を取り付けボス部にあてがい、干渉する部分を少しずつ削り、取り付け可能な形状に仕上げる。

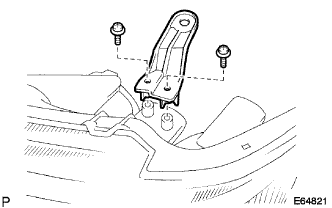

    2. E064821

  2. ヘッドランププロテクタリテーナＵＰＲ　ＬＨ　Ｎｏ．２をスクリュー２本で取り付ける。



11. ヘッドランプ光軸調整前作業(ハイビーム)
（要領は参照）


12. ヘッドランプ光軸調整(ハイビーム)
（要領は参照）


13. ヘッドランプ光度点検(ハイビーム)
（要領は参照）


14. ヘッドランプ光軸調整用紙作成(ロービーム)
（要領は参照）


15. ヘッドランプ光軸調整前作業(ロービーム)
（要領は参照）


16. ヘッドランプ光軸調整確認(ロービーム)
（要領は参照）
