ヘッドランプASSY LH  調整

準備品一覧


□ 参 考 □
  1. ロービームでヘッドランプ調整を行う。
  2. ロービームテスターを使用する場合は、手順２．ヘッドランプ光軸調整（ロービームテスター使用時）手順３．ヘッドランプ光度点検（ロービームテスター使用時）を行う。
  3. ロービームテスターが使用できない場合は、手順４．ヘッドランプ光軸調整（ロービームスクリーン使用時）手順５．ヘッドランプ光度点検（ロービーム·ハイビームテスター使用時）を行う。
  4. ヘッドランプテスターは１ｍ手動式を使用して手順を作成しています。



1. ヘッドランプ調整前作業

  1. タイヤ空気圧を正確に調整する。（要領は参照）

  2. 運転席に１名乗車する。

  3. エンジンを始動し、バッテリを充電状態にする。



2. ヘッドランプ光軸調整(ロービーム テスター使用時)

  1. テスターとヘッドランプレンズの距離をテスターの規定値にする。

  2. 車両にテスターを正対させる。

  3. ヘッドランプテスターをセットする。

    1. テスターの角度調整つまみを下方１０ｃｍ、左右０ｃｍにする。

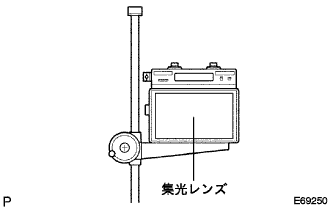

      2. E069250

    2. ヘッドランプの中心にテスターの集光レンズを合わせる。

  4. 他方のランプの光の影響を受けない処置をする。

    ■ 注 意 ■
    光を通さないもので被う場合は３分以内とする。

  5. ヘッドランプをロービームで点灯する。

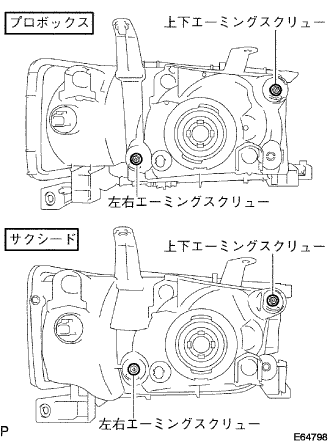

    6. E064798

  6. 使用するヘッドランプテスターの取り扱い要領に基づき、ロービームの光軸を調整する。

    ■ 注 意 ■
    1. エーミングスクリューは締め込む方向で調整する（緩め方向に調整する場合は、一度緩めてから再度締め込む）。
    2. 左右方向を調整する場合は、左右エーミングスクリューで調整後、上下エーミングスクリューで上下方向を再調整する。



3. ヘッドランプ光度点検(ロービームテスター使用時)

  1. 光軸調整後ヘッドランプテスターで光度を点検する。

    基準:
    6,400カンデラ以上



4. ヘッドランプ光軸調整(ロービーム スクリーン使用時)

  1. 厚手の白紙を用意する。

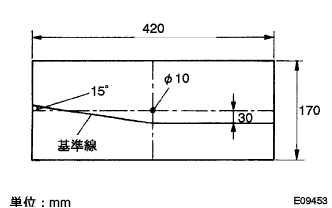

    2. E009453

  2. 図の調整用スクリーンを作成する。

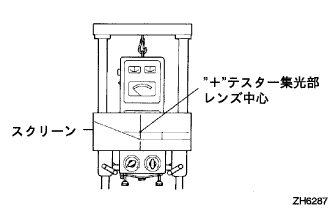

    3. ZH06287

  3. テスターとヘッドランプレンズの距離を３ｍにする。

  4. 車両にテスターを正対させる。

  5. ヘッドランプテスターをセットする。

    1. ヘッドランプ中心にテスターの集光レンズ中心を合わせる。

    2. テスターの集光レンズ中心に調整用スクリーンの中心穴を合わせテープなどで貼り付ける。

  6. 他方のランプの光の影響を受けない処置をする。

  7. ヘッドランプをロービームで点灯する。



    8. E064798

  8. 基準線から大きくはずれる場合は、明暗分割線を基準位値の位置にロービームの光軸を調整する。

    ■ 注 意 ■
    1. エーミングスクリューは締め込む方向で調整する（緩め方向に調整する場合は、一度緩めてから再度締め込む）。
    2. 左右方向を調整する場合は、左右エーミングスクリューで調整後、上下エーミングスクリューで上下方向を再調整する。



5. ヘッドランプ光度点検(ロービーム·ハイビームテスター使用時)

  1. テスターとヘッドランプレンズの距離をテスターの規定値にする。

  2. 車両にテスターを正対させる。

  3. ヘッドランプテスターをセットする。

    1. テスターの角度調整つまみを下方１１ｃｍ、左方２３ｃｍにする。



      2. E069250

    2. ヘッドランプの中心にテスターの集光レンズを合わせる。

  4. 他方のランプの光の影響を受けない処置をする。

    ■ 注 意 ■
    光を通さないもので被う場合は３分以内とする。

  5. ヘッドランプをロービームで点灯する。

  6. 光軸調整後、ヘッドランプテスターをこの様にセットした状態で光度を点検する。

    基準:
    6,400カンデラ以上

    □ 参 考 □
    自動式の試験機の場合は、光度が最大となる点における光度を測定する。
