ヘッドランプASSY LH 取替 |
（プロボックス）、（サクシード）参照参照| 1. ラジエータ グリル取りはずし（車名プロボックス） |
参照）| 2. フロントバンパ エクステンション RH取りはずし（車名プロボックス） |
参照）| 3. フロントバンパ エクステンション LH取りはずし（車名プロボックス） |
参照）| 4. フロントエンド パネルSUB-ASSY取りはずし（車名プロボックス） |
参照）| 5. フロントバンパサイド モールディング RH取りはずし（車名サクシード） |
参照）| 6. フロントバンパサイド モールディング LH取りはずし（車名サクシード） |
参照）| 7. フロントバンパASSY取りはずし（車名サクシード） |
参照）| 8. ヘッドランプASSY LH取りはずし |

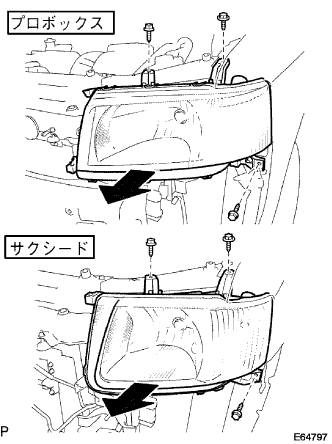

スクリュー３本をはずし、各コネクターを切り離す。
 |
ヘッドランプＡＳＳＹを矢印方向に引き、ヘッドランプブラケットのかん合をはずし、取りはずす。
| 9. ヘッドランプ調整前作業 |
参照）| 10. ヘッドランプ光軸調整(ロービーム テスター使用時) |
参照）| 11. ヘッドランプ光度点検(ロービームテスター使用時) |
参照）| 12. ヘッドランプ光軸調整(ロービーム スクリーン使用時) |
参照）| 13. ヘッドランプ光度点検(ロービーム·ハイビームテスター使用時) |
参照）
