イグニッションシステム（1NZ-FE·2NZ-FE）単体点検

準備品一覧

1. スパークプラグ

スパークプラグ型式
メーカー	型式
DENSO製	K16R-U11
NGK製	BKR5EYA11

清掃
1. プラグクリーナーを使用して、スパークプラグ清掃する。
  エア圧力:
  588kPa｛6.0kgf／cm^２｝
  時間:
  20秒以下

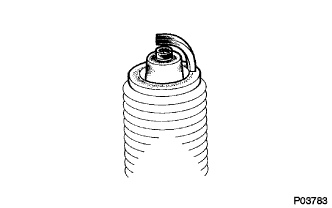

外観点検
1. スパークプラグにねじ山の破損および絶縁体の損傷がないか点検する。

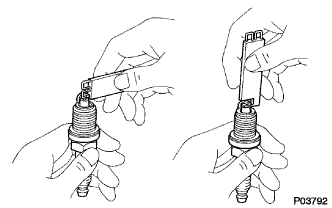

ギャップ点検·調整
1. スパークプラグギャップを使用して、スパークプラグのギャップを測定する。
  基準値:
  1.0－1.1ｍｍ
  限度:
  1.3ｍｍ
  □ 参考 □
  限度以上の場合は、スパークプラグギャップを使用して、スパークプラグのギャップを調整する。

2. カムポジションセンサ

抵抗点検
1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、端子間の抵抗を測定する。
  SST
  09082-00030
  09083-00150
  基準値:
  1630－2740Ω（冷間時）
  2065－3225Ω（温間時）
  ■ 注意 ■
  文中の冷間時、温間時とは、点検する部品本体の温度を表す。また、温度設定範囲を冷間時（－１０－５０°C）、温間時（５０－１００°C）とする。

3. クランクポジションセンサ

抵抗点検
1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、端子間の抵抗を測定する。
  SST
  09082-00030
  09083-00150
  基準値:
  985－1600Ω（冷間時）
  1265－1890Ω（温間時）
  ■ 注意 ■
  文中の冷間時、温間時とは、点検する部品本体の温度を表す。また、温度設定範囲を冷間時（－１０－５０°C）、温間時（５０－１００°C）とする。
