スターティングシステム（1ND-TV）  単体点検

準備品一覧

■ 注 意 ■

各テストは、短時間（３－５秒）で行う。

1. ナットをはずし、Ｃ端子を切り離す。






2. 図のように結線したとき、ピニオンギヤが飛び出すことを確認する。






3. ピニオンギヤが飛び出した状態からＣ端子のケーブルを離した後も、ピニオンギヤが飛び出した状態のままであることを確認する。

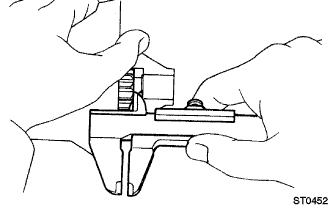

4. ピニオンギヤをアーマチャの方へ動かし、ピニオンエンドとストップナットとのすき間を測定する。


   基準値:

   1－5mm






5. ピニオンギヤが飛び出したままの状態からスタータボデーのケーブルを離したとき、ピニオンギヤが戻ることを確認する。


6. ナットでＣ端子を取り付ける。


   基準値:

   Ｔ＝5.9N·m｛60kgf·cm｝


7. スタータをバイスに固定する。






8. 図のようにケーブルを結線し、プラス側のケーブルにＡＣ／ＤＣプローブ４００Ａを接続する。


   SST

   09082-00030
   09083-00300


9. ５０端子を接続して、ＳＳＴ（トヨタエレクトリカルテスター）の指示が安定したところで電流値を測定する。


   基準値:

   90A以下（約11.5V）（1.4kW）


   100A以下（約11.5V）（2.0kW）


SST

09082-00030
09083-00150

1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクター各端子間の導通を点検する。


   基準:

   シャフトを押し込まないとき···導通なし


   シャフトを押し込んだとき····導通あり
