クーリングシステム  単体点検

準備品一覧

□ 参 考 □

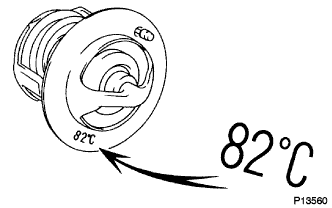

サーモスタットにはバルブの開弁温度が打刻してあります。

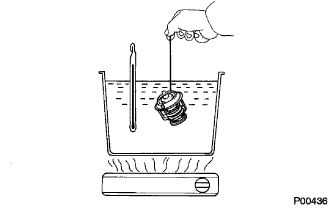

1. サーモスタットを水に浸し、徐々に加熱する。


2. バルブの開きはじめの温度を点検する。


   基準値:

   80－84°C


   □ 参 考 □

   バルブの開く温度が基準値外ならサーモスタットを交換する。

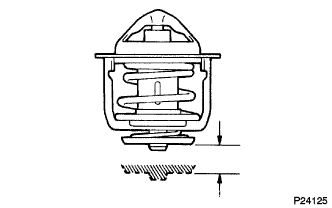

3. バルブのリフト量を点検する。


   基準値:

   リフト量　　8.5mm以上


   全開温度　　95°C


   □ 参 考 □

   バルブリフト量が基準値外ならサーモスタットを交換する。

4. サーモスタットが低温（７７°C以下）のときにバルブが全閉になっていることを点検する。


   □ 参 考 □

   バルブが全閉にならないならサーモスタットを交換する。

■ 注 意 ■

1. ラジエータキャップが汚れている場合は、必ず水で汚れを洗い流すこと。

2. ラジエータキャップテスターを使用する前には、リリーフバルブとプレッシャバルブを冷却液か水でぬらすこと。

3. ラジエータキャップテスターを使用する場合は、３０°以上傾けて点検すること。（ラジエータリザーブタンク簡易密封式）


□ 参 考 □

ラジエータリザーブタンク完全密閉式のラジエータキャップ点検は、傾けて作業する必要は無い。

1. ラジエータキャップテスターを使用してゆっくりとテスターをポンピングし、バキュームバルブからエアが出るかを確認する。


   基準:

   ポンピング速度　3秒間以上に1回


   ■ 注 意 ■

   一定の早さでポンピングすること。

   □ 参 考 □

   バキュームバルブからエアが出ない場合は、ラジエータキャップを交換する。

2. テスターをポンピングして、リリーフバルブの開放圧力を測定する。


   基準:

   ポンピング速度　1秒間以上に1回


   ■ 注 意 ■

   このポンピング速度は最初のポンピングに対してのみ。（バキュームバルブを閉めるため）その後のポンピング速度は遅くてもよい。

   基準値:

   94－122kPa（0.95－1.25kgf／cm^２）


   限度:

   78kPa（0.8kgf／cm^２）


   □ 参 考 □

   1. テスターの最大測定値を開放圧力として使用する。

   2. 開放圧力が最低値より低い場合、ラジエータキャップを交換する。
