フロアシフト トランスミッション コントロールシフトケーブル（ＭＴＭ） 取替 |
| 1. フロアパネル ブレース FR取りはずし（駆動方式２ＷＤ（１ＮＺ-ＦＥ·２ＮＺ-ＦＥ）） |
参照）| 2. フロアパネル ブレース FR取りはずし（エンジン型式１ＮＤ-ＴＶ） |
参照）| 3. エキゾーストパイプASSY FR取りはずし（駆動方式２ＷＤ（１ＮＺ-ＦＥ·２ＮＺ-ＦＥ）） |
参照）| 4. エキゾーストパイプASSY FR取りはずし（駆動方式４ＷＤ） |
参照）| 5. エキゾーストパイプASSY FR取りはずし（エンジン型式１ＮＤ-ＴＶ） |
参照）| 6. フロントフロア ヒートインシュレータ NO.1取りはずし（エンジン型式１ＮＺ-ＦＥ·２ＮＺ-ＦＥ） |
| 7. シフトレバー ノブ取りはずし |
| 8. コンソールボックス カバー RR取りはずし |
参照）| 9. シフティングホール カバーSUB-ASSY取りはずし |
参照）| 10. コンソール ボックスSUB-ASSY RR取りはずし |
参照）| 11. フロアシフト シフトレバーASSY切り離し |
ボルト４本をはずし、シフトレバーＡＳＳＹを切り離す。
| 12. フロアシフト トランスミッション コントロールシフトケーブル取りはずし |
 |
クリップをはずし、シフトケーブル先端をシフトレバーＡＳＳＹから切り離す。
 |
マイナス薄刃ドライバを使用して、ロックを押し、シフトケーブルをシフトレバーリテーナから切り離す。
クリップおよびワッシャーをはずし、シフトケーブル先端をトランスアクスルＡＳＳＹから切り離す。
クリップをはずし、シフトケーブルをコントロールケーブルブラケットから切り離す。
 |
ボルト２本をはずし、リテーナをフロアから取りはずす。
 |
リテーナをグロメットから取りはずす。
シフトケーブルをグロメットから取りはずす。
 |

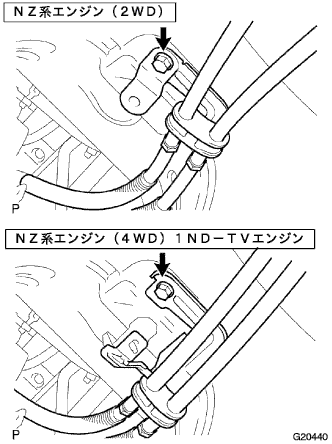

ボルトをはずし、クランプを取りはずす。
シフトケーブルをフロア穴およびリテーナから通し、シフトケーブルを取りはずす。
| 13. フロアシフト トランスミッション コントロールシフトケーブル取り付け |
シフトケーブルをフロア穴およびリテーナに通す。
|
ボルトで、クランプを取り付ける。
シフトケーブルをグロメットに取り付ける。
|
リテーナをグロメットに取り付ける。
|
ボルト２本で、リテーナをフロアに取り付ける。
シフトケーブルをシフトレバーリテーナに取り付ける。
|
クリップで、シフトケーブル先端をシフトレバーＡＳＳＹに接続する。
 |
新品のクリップで、シフトケーブルをコントロールケーブルブラケットに取り付ける。
ワッシャーを介し、クリップでシフトケーブル先端をトランスアクスルＡＳＳＹに接続する。
| 14. フロアシフト シフトレバーASSY取り付け |
ボルト４本で、シフトレバーＡＳＳＹを取り付ける。
| 15. コンソール ボックスSUB-ASSY RR取り付け |
| 16. シフティングホール カバーSUB-ASSY取り付け |
| 17. コンソールボックス カバー RR取り付け |
| 18. シフトレバー ノブ取り付け |
| 19. フロントフロア ヒートインシュレータ NO.1取り付け（エンジン型式１ＮＺ-ＦＥ·２ＮＺ-ＦＥ） |
| 20. エキゾーストパイプASSY FR取り付け（駆動方式２ＷＤ（１ＮＺ-ＦＥ·２ＮＺ-ＦＥ）） |
参照）| 21. エキゾーストパイプASSY FR取り付け（駆動方式４ＷＤ） |
参照）| 22. エキゾーストパイプASSY FR取り付け（エンジン型式１ＮＤ-ＴＶ） |
参照）| 23. フロアパネル ブレース FR取り付け（駆動方式２ＷＤ（１ＮＺ-ＦＥ·２ＮＺ-ＦＥ）） |
参照）| 24. フロアパネル ブレース FR取り付け（エンジン型式１ＮＤ-ＴＶ） |
参照）| 25. 排気ガス漏れ点検 |
