ルブリケーションシステム（1ND-TV）  車上点検




  1. エンジンオイル量点検

    1. エンジンを暖機して停止５分後オイルレベルゲージのＬとＦマークの間にオイル量があることを点検する。

      1. オイル量が少ない場合は、漏れを点検してＦマークまで補充する。

      ■ 注 意 ■
      Ｆマーク以上オイルを入れない。



    1. オイルプレッシャ点検


      1. エンジンオイルプレッシャスイッチＡＳＳＹ取りはずし


        1. オイルプレッシャスイッチ用コネクタを切り離す。



          2. A070411

        2. ＳＳＴを使用して、オイルプレッシャスイッチを取りはずす。

          SST
          09268-46021



      2. オイルプレッシャゲージ取り付け




          3. A069517

        1. アダプタを介して、プレッシャゲージを取り付ける。

      3. エンジン暖機

      4. オイルプレッシャ点検

        基準値:

        アイドル回転時
        		29kPa(0.3kgf/cm2)以上
        3000r/min時
        		150－550kPa(1.5－5.6kgf/cm2)

      5. オイルプレッシャゲージ取りはずし



      6. エンジンオイルプレッシャスイッチＡＳＳＹ取り付け

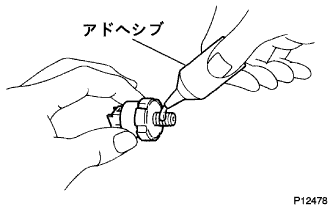

        1. ねじ部にアドヘシブ１３２４を塗布する。

        2. ＳＳＴを使用して、オイルプレッシャスイッチを取り付ける。

          SST
          09268-46021

          基準値:
          Ｔ＝15N·m｛153kgf·cm｝



          3. P012478

        3. オイルプレッシャスイッチ用コネクタを接続する。

      7. エンジンオイル漏れ点検
