DTC    C1249/49    ストップスイッチ断線検出

準備品一覧


機能説明


  1. スキッドコントロールコンピュータは、ストップランプスイッチ信号を入力してブレーキ操作の状態を検出している。
  2. スキッドコントロールコンピュータは内部に断線検出回路があり、ストップランプスイッチＯＦＦ中にストップランプ信号入力線の断線、またはストップランプ回路アース側の断線を検知した場合このコードを出力する。


ＤＴＣＮｏ．
ＤＴＣ検出条件
ＤＴＣ出力関連項目
Ｃ１２４９／４９
ＩＧ端子電圧が９．５－１７ＶでＡＢＳ非作動中にストップランプスイッチ回路の断線（Ａ－Ｂ間またはＡ－ボデーアース間）が１秒以上継続
  1. ストップランプバルブ切れまたはアース断線
  2. ストップランプ回路－ブレーキアクチュエータ間ワイヤハーネス断線
  3. コネクターの接圧不良、端子の変形、腐蝕
  4. ストップランプスイッチＡＳＳＹ


回路図



C094231



点検手順

手順1ストップランプ点灯点検

  1. ＩＧスイッチをＯＮにしてブレーキペダルを踏み込み、ストップランプが点灯することを確認する。



NG
ストップランプ回路点検
OK


手順2ストップランプ スイッチASSY単体点検
SST
09082-00030
09083-00150

  1. IG　OFFにして、ストップランプスイッチASSYのコネクターを切り離す。

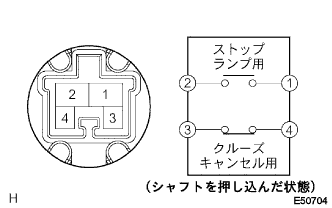

    E050704

  1. SST(トヨタエレクトリカルテスター)を使用して、ストップランプスイッチASSYの1←→2端子間の導通を点検する。

    基準
    シャフトを押し込んだ時····導通なし
    シャフトを押し込まない時···導通あり



NG
ストップランプ スイッチASSY交換
OK


手順3ワイヤハーネス点検（ストップランプスイッチＡＳＳＹ-ブレーキアクチュエータＡＳＳＹ）
SST
09082-00030
09083-00150

  1. ＩＧスイッチをＯＦＦにして、ブレーキアクチュエータＡＳＳＹおよびストップランプスイッチＡＳＳＹのコネクターを切り離す。

  1. コネクターのケースおよび端子に変形、腐蝕がないことを点検する。

    基準
    変形および腐蝕がない



    C094232

  1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ブレーキアクチュエータＡＳＳＹの１８（ＳＴＰ－）端子←→ストップランプスイッチＡＳＳＹの１端子間のワイヤハーネスの導通を点検する。

    基準
    導通あり



NG
ワイヤハーネスおよびコネクター修理または交換
OK

ブレーキ アクチュエータASSY点検および交換
